余压控制器箱-产品简介
余压阀分重锤型和自垂型：根据《风阀选用及安装》07K102“重锤型余压阀为可调式，开启压差为5Pa，开启压差为30Pa，叶片开启角度为45度，该阀只生产矩形。

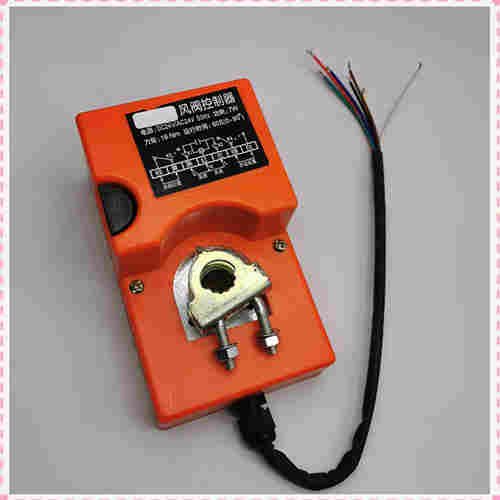

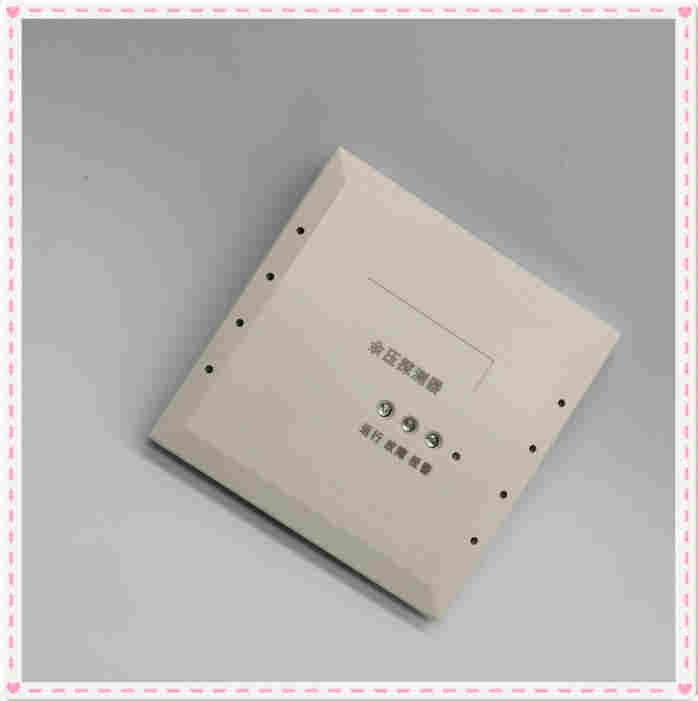

余压控制器为整个系统中的余压传感器（余压探测器）和电动执行器（旁通泄压阀控制机构）集中供电，负责余压传感器（余压探测器）信号的集中处理，从而来控制旁通泄压阀的开启和关闭。
销 、、189 、、5244 、、6334 、、售
为确保疏散通道的余压在火灾发生时处于有效的受控状态，才能既阻止烟气扩散，又使逃生者比较轻松打开防火门逃生，保护人员的安全疏散。深圳翎翔科技严格基于*准《建筑设计防火规范》和《建筑防烟排烟系统技术标准》，研究开发了“疏散通道余压监控系统”。该系统是集工业计算机技术、通讯技术、抗电磁干扰技术、数字传感技术及工业现场总线控制技术于一体的智能化系统，可对疏散通道余行24小时实时自动巡检，对非正常的余压即时给出报警提示。在发生火情时，该系统可以自动调控机械加压送风系统的送风量，亦可在消控中心查看报警位置等异常信息。

余压控制器箱-规格型号
RXYK-24-A、GCRP-F、LMRYC-YK、ASEH、HOUNEN
YJ-KZ-01、HS-K1000W、SKYT、KBZ-YK、ZGXY
ZB510/ZB511、DLK8050、LD-YK3005、RV-XYF、GCRP-C

余压控制器箱-设计原则

   LNRYC-P余压监控系统通过余压传感器对正压送风余行检测，并将数据传送至余压控制箱。
   余压控制箱进而分析传感器数据并控制旁通泄压阀的工作状态，实现相应空间压差控制，保持余压值在合理范围内目的。
南京斯沃电子二线制带主机型的余压监控配置了余压监控器（后台主机），可以安装在消防控制室内，方便消控室工作人员能实时观测到所有余压控制箱、余压传感器的状态信息，若发生异常警报可及时作出响应。
*终实现余压值的合理范围：前室、封闭避难层（间）与走道之间的压差应为25Pa〜30Pa；2、楼梯间与走道之间的压差应为40Pa〜50Pa。
1）系统应根据建筑物内机械加压送风系统设置的具体情况，采用分断设计的控制方式，确定余压控制器和余压探测器的设置部位、数量与形式；

2）余压控制器和余压探测器的实时工作状态及故障报警等信息，应通过通信接口，并联接入加压风机控制箱内的余压监控系统总线，将各类信息上传至消防控制室内的余压监控器（主机），进行统一监测管理、显示并存储，以便于值班人员随时掌控和了解设备运行情况；

3）余压监控器与余压控制器之间采用RS485通讯方式，485回路的总线采用NH-RVSP-2*1.5mm2的通讯线缆，通讯距离一般在500米以内，余压监控器可连接64个余压控制器；

4）余压控制器与余压探测器之间采用二总线通讯方式，二总线回路的总线采用NH-RVSP-2*2.5mm2的通讯线缆，通讯距离一般在500米以内， 防烟楼梯间、前室楼板垂直敷设，余压控制器可连接128个余压探测器；

5）系统的设置不应影响机械加压送风系统的正常工作。


余压控制器箱-应用领域
     LNRYC-P余压监控系统是专为防烟楼梯间、前室、合用前室、消防电梯间前室、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。
那些易燃易爆的单位或者高层建筑以及地下公共建筑，大型商场等领域都是非常合适的。

余压控制器箱-技术参数
报警声信号：≥70dB◆工作电压：24V◆工作电流：2mA◆通讯方式：通讯线：ZR-RVS-2*1.5mm2可以并联或串。◆通信方式，总线。◆工作温度：-20℃~+70℃。◆相对湿度：≤90%不结露。◆海拔高度：≤2000m。◆安装方式：导轨式安装。◆防护等级：IP30
控制箱，正压送风系统旁通泄压阀控制箱技术参数:1、常规220VAC供电（24VDC供电需提前说明）；2、带两路DC24V直流电源，供压差控制器用电；3、压差控制器感应消防门两侧压差大小变化，通过控制箱控制旁通泄压阀的打开和关闭；4、旁通泄压阀关闭端口触点大过电流220VAC/或24VDC/；


余压控制器箱-功能特点
余压监控系统能实时采集监控区域压力变化等工作状态，对非正常状态的余行报警提示并记录。当防烟楼梯间或前室余压值达到压监控值时，余压探测器发出报警信号，余压控制器打开加压风机风管上的旁通阀泄压；余压回落到正常区间值后，余压探测器发出信号，余压控制器关闭旁通阀，通过控制旁通泄压阀的开启，来保持余压值稳定在规范要求的区间值内。
余压监控系统由：余压监控主机、余压控制器、余压传感器、泄压阀执行器组成，余压监控主机安装于消防中控室内部可以对整个系统进行实时监。
