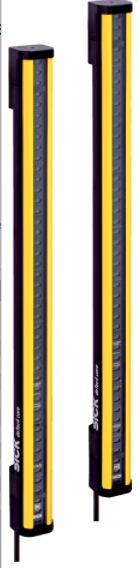

进口原装施克SICK安全光幕机械参数
产品型号
C2C-EA12030A10000
C4C-SA12030A10000, C4C-EA12030A10000
C2C-SA12030A10000, C2C-EA12030A10000
C4C-SA12030A10000, C4C-EA12030A10000
C2C-SA15030A10000, C2C-EA15030A10000
C2C-SA18030A10000, C2C-EA18030A10000
C2C-SA21030A10000, C2C-EA21030A10000
C2C-SA12010A10000, C2C-EA12010A10000
C2C-SA10530A10000, C2C-EA10530A10000
C2C-SV12030A10000, C2C-EV12030A10000
C2C-SG12030A10000, C2C-EG12030A10000
C2C-SB12030A10000, C2C-EB12030A10000
数据参数描述
产品特点
应用领域 标准工业环境
系统硬件 对
兼容型发射器 1211501
兼容型接收器 1211502
分辨率 30 mm
保护距离 15 m
保护区高度 1,200 mm
响应时间 12 ms
无安全盲区 是
同步 光学同步
供货范围
发射器
接收器
测试棒的直径符合安全光幕的分辨率
安全注意事项
安全技术参数
类型 类型 4 (IEC 61496-1)
安全完整性等级
SIL3 (IEC 61508)
SILCL3 (IEC 62061)
类别 类别 4 (ISO 13849-1)
性能等级 PL e (ISO 13849-1)
PFHD（每小时危险失效率） 3,7 x 10-9
TM（持续运行时间） 20 年 (ISO 13849-1)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
防护作业 ✔
保护区域范围自动校准装置 ✔
接口
系统接口 M12公插头，5 针
显示元件 LEDs
现场总线，工业网络
通过安全控制器 Flexi Soft 进行集成 CANopen 1)
DeviceNet™
EtherCAT®
EtherNet/IP™
Modbus TCP
PROFIBUS DP
PROFINET
电气参数
防护等级 III (IEC 61140)
供电电压 UV 24 V DC (19.2 V ... 28.8 V)
残余纹波 ≤ 10 %
功率消耗典型值 2.21 W (DC) / 1.1 W (DC)
安全输出端 (OSSD)
输出方式 2 个 PNP 半导体，短路保护、监控交叉电路 1)
开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)
关闭状态，开关电压 LOW ≤ 2 V DC
各 OSSD 的电流负载能力 ≤ 300 mA
1) 适用于在 –30 V 和 +30 V 之间范围的电压.
机械参数
维度 参见尺寸图
外壳材料 铝制挤压型材
电缆弯曲半径
固定式安装 > 12 x 导线直径
可运动状态 > 15 x 导线直径
环境参数
外壳防护等级
IP65 (IEC 60529)
IP67 (IEC 60529)
工作环境温度 –30 °C ... +55 °C
储存温度范围 –30 °C ... +70 °C
空气湿度 15 % ... 95 %, 非冷凝
抗振动 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
抗冲击能力 10 g, 16 ms (IEC 60068-2-27)
其他信息
轴长 850 nm
光源种类 近红外线（NIR），不可见
