多通道局部放电测量仪本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。
局部放电查找仪使用条件使用条件：户内海拔高度不过1000米环境温度：-25℃～+40℃相对湿度：≤90%（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%设有一可靠接地点，接地电阻小于0.5Ω
工频无局放试验变压器遵循标准
JB/T9641-1999 试验变压器
GB/1094.5-96 电力变压器
GB/T311.1-1997 高压输变电设备的绝缘与配合
GB/T16927.1-1997 高电压试验技术 *部分 一般试验要求
GB/T16927.2-1997 高电压试验技术 第二部分 测量系统
GB7328-87 变压器和电抗器的声级测量
GB8749-1998 调压器的通用技术要求
绝缘子远距离激光定位测试仪成套设备组成部份
本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。

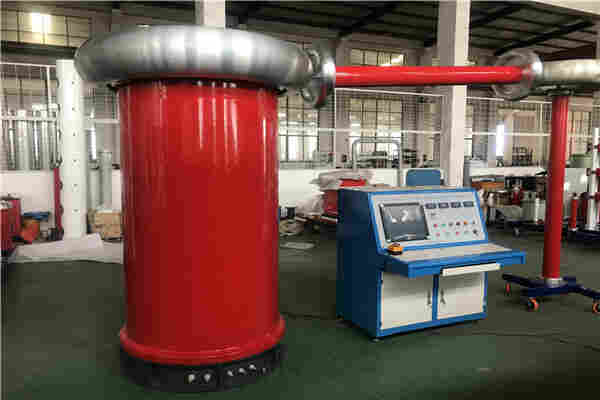

一、THW-150/300工频无局放试验变压器
额定输入电压380V，额定输入电流394A
额定输出电压300kV，额定输出电流0.5A
额定容量150kVA

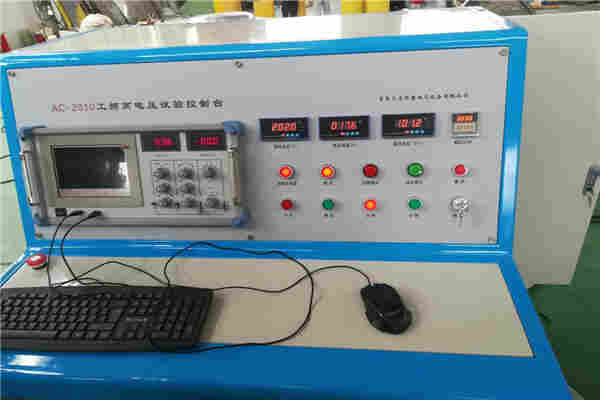

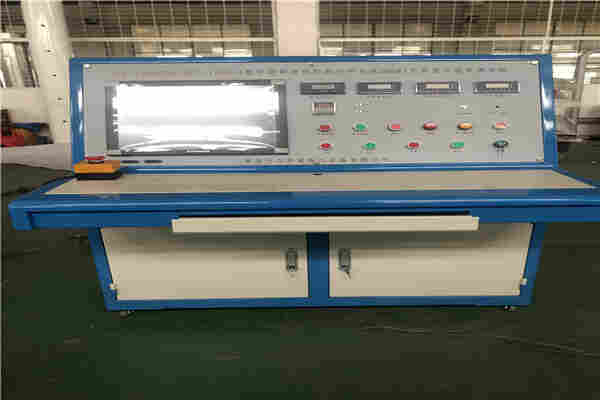

二、TH-J2000D 300KV/150KVA 电源控制台
控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。
多通道局部放电测量仪TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A
额定输出电压0～420V额定输出电流357A额定容量150kVA

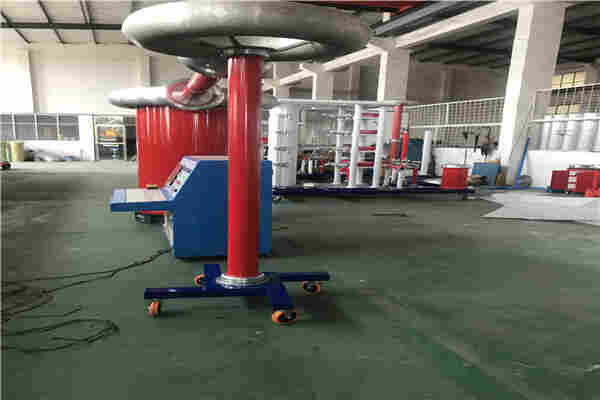

四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF
五、GR300-0.5A/5KΩ保护电阻 额定电流0.5A，阻值5KΩ
六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA
1、 成套设备到达用户后检查各部件外观是否完好无损。
2、 用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。 各部件按主回路原理图连接可靠。
数字式局部放电检测仪成套设备的操作说明
1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；
2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；
3、按下启动按钮，启动灯亮，停止指示灯灭；
4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束；
5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；
6、如需再次试验，重复操作步骤2~4。
7、如需做局放试验时请参考局放仪使用说明书。
1、 本设备只能短时运行（额定容量下30分钟）；
2、 此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；
3、 高压危险，试验时人员远离试验区域；
4、 所有设备及试品须接地牢靠；
5、 变压器高压尾须直接接地或经电流表、互感器接地；
主要设备的技术参数
（一）THW-10/100工频无晕试验变压器
额定容量：10kVA
高压额定电压：100 kV
低压额定电压：0.22kV
高压额定电流：0.1A
低压额定电流：45.5A
测量绕组电压：100V
相数：单相
联结组：II0
阻抗电压：≤10%
输出波形畸变率：≤3%
工频耐压水平：1100kV/1min
局部放电量：额定电压下≤5PC
80%额定电压下≤3PC
允许运行时间：*额定电压、*额定电流下运行1分钟；2/3额定电压、
2/3额定电流下连续运行
冷却方式：油浸自冷
无局部放电工频试验变压器-100KV/500～1000PF无局部放电耦合电容器
|
序 号 |
型 号 |
额定电压 K V |
额定电容 P F |
外形尺寸 φ×H（mm） |
重量 K g |
|
1 |
ＯＷＦ60－0.001 |
60 |
1000 |
160×740 |
13 |
|
2 |
ＯＷＦ120－0.0005 |
120 |
500 |
160×900 |
28 |
|
3 |
ＯＷＦ100－0.001 |
100 |
1000 |
160×900 |
28 |
|
4 |
ＯＷＦ120-0.001 |
120 |
1000 |
160×900 |
28 |
|
5 |
ＯＷＦ | 00 |
160×1300 |
29 | |
|
6 |
ＯＷＦ250-0.0005 |
250 |
500 |
160×2000 |
32 |
主要技术性能
１、电容器在额定电压UN下可连续运行1小时。
２、电容器电容量偏差范围:-5─+10%CN 。
３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。
４、电容器短时工频耐压值为1.1UN 。
５、电容器在标称值*电压下的局部放电量:≤5PC
根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。
使用环境条件
６、使用地区海拔高度不过1000m,环境空气温度范围为-25─+45℃。
７、产品使用时,其环境空气相对湿度应不大于80%。
多功能局放测试仪GR100/0.1工频保护电阻
额定频率：50 Hz额定电压：100 kV标称电阻：7.5 kΩ
局部放电量：额定电压下<3 PC 80%额定电压下≤2 PC
允许运行时间：同变压器
结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。
设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；
采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；
设有声警告
设有零压合闸、试品击穿自动回零功能
设有耐压计时元件，到耐压时间时调压器将自动降至零位
电源为220V控制
工作电压： 0～250V 额定电流： 45A
额定容量： 10 KVA 频 率： 50 Hz
衰减特性： 10KHz ～ 100KHz ≥ 50 dB
100KHz ～300KHz ≥ 55 dB
300KHz ～ 1MHz ≥ 50 dB
局部放电水平： 额定电压下 Q≤ 3PC

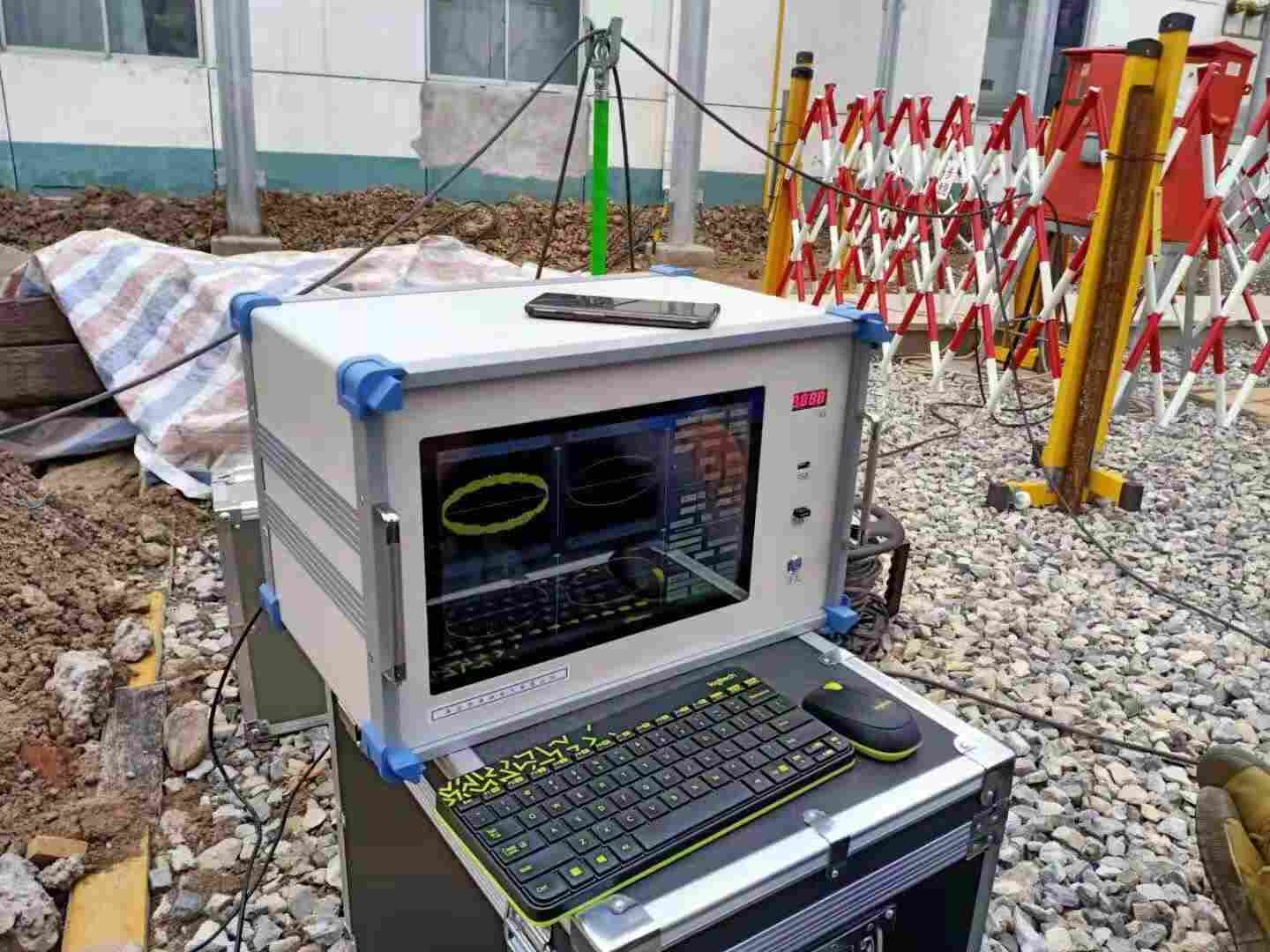

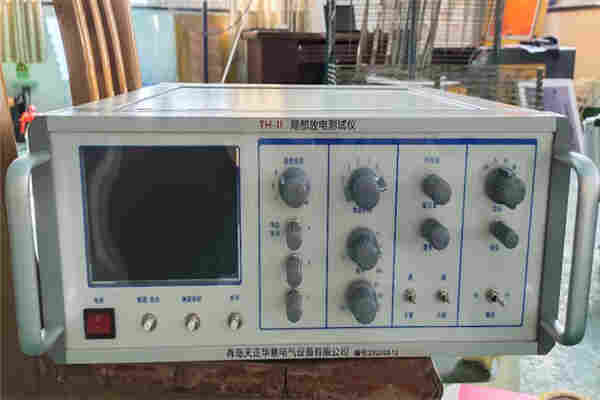

数字式局部放电检测仪多通道局部放电检测仪
主要技术指标
1、测量通道数：3通道（标准）
2、可测试品的电容量范围6PF~250μF。
3、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
|
输入单 元序号 |
调谐电容范围 |
灵敏度（PC） （不平衡电路） |
允许电流有效值 | |
|
不平衡电路 |
平衡电路 | |||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
00PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
电阻 |
0.5 |
2A |
15A |
变压器局放试验测试系统椭圆扫描时基：
（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。
（2）旋转：以30°为一档旋转，调整观察角度。
（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。
5、显示单元
（1）采用5.6寸矩形液晶显示器，色彩显示清晰。
（2）工作方法：椭圆、直线显示，连续、暂停测量。
6、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
7、时间窗（1）窗宽：可调，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。（3）两个时间窗可分别或同时开。
8、脉冲峰值表
（1）数字显示：以3位半LED数字表显 0—100 误差：±3%（以满刻度计）。
9、试验电压表
（1）量程200KV（需使用电阻或者电容分压器）。
（2）显示：3位半数字电压表。（3）误差：±3%。
10、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
11、结构
（1）体积：宽430×高190×深480 mm3重量：约12KG。
无局放试验设备成套装置校正脉冲信号发生器
输出电荷量档位：5 PC、50PC、500PC
极性：正负交替重复频率：1.2KHz
频率变化范围： >±100Hz脉冲上升沿时间：<60ns
脉冲下降沿时间： >100us
注入电容：10PF，100PF电容误差 Ec≤±４％
方波电压幅度误差 Eu≤±４％（50PC档位）
校正电荷误差 Eq=(Eu2+Ec2)1/2 ≤±5％
尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V
