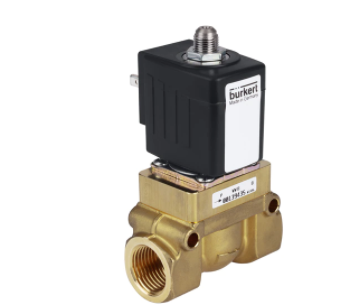

宝德/宝帝5404型高压电磁阀00134598质量
简介：
直动式柱塞电磁阀。止动器与柱塞导管焊接在一起，以提高耐压性和密封性。
根据不同的应用，可以选择各种密封材质。Bürkert底板接口使该阀可组合安装在底板上，节省空间。
电磁线圈采用聚酰胺或耐化学腐蚀的环氧树脂封装。具有脉冲线圈式，用以降低功耗。
可选带手动开关式，用于快速调试和方便维护
大公称通径 DN50
类别 2 防爆规格
适用于温度不高于 160°C 的气体和蒸汽应用
压缩机减压阀
适合于气体和蒸汽应用
·*压力50bar
·带伺服膜活塞电磁阀
介质:中性介质，压缩空气，水，油
介质温度:-10 to90℃
环境温度:0 to 55℃
电源:24V/DC 110V/AC 230V/AC
防护等级: 带电缆插座IP 65
通径: DN 12-25mm
阀体材质: 黄铜
密封材质: NBR，PTFE seat seal
介质:中性介质，压缩空气，水，油
介质温度:-10 to90℃
环境温度:0 to 55℃
电源:24V/DC 110V/AC 230V/AC
防护等级: 带电缆插座IP 65
性能数据
占空比 * 连续额定值
响应时间
DN 12…DN 25 开启时间：20…400 ms
关闭：100…1500 毫秒
DN 32…DN 50 开启时间：200…1500 ms
关闭：1000…3000 毫秒
中等数据
介质 中性介质、压缩空气、水、液压油和蒸汽
介质温度
标准 -10 °C…120 °C
蒸汽版本 高达 160 °C，参见“5.1. 蒸汽版本的温度/占空比降额图
NA07” 第 16 页（根据要求从 -40 °C 起）
高达 180 °C 的 AC 6 Watt
批准和证书
防护等级 IP65，带电缆插头（IP67 应要求提供）
产品连接
电气连接 标签连接器符合。 符合 DIN EN 175301-803 A 型
环境与安装
安装 根据需要，将执行器直立
环境温度 -10 °C…+55 °C（根据要求从 -40 °C 起）
