CS系列源表是普赛斯历时多年打造的高精度、大动态、插卡式源表，汇集电压、电流输入输出及测量等多种功能，*输出电压达60V，*输出电流达2A，支持四象限工作，因此能广泛的应用于各种电气特性测试中。CS系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

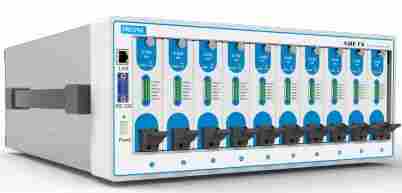

CS系列源表由SMU CS控制机箱、SMU CS100源测量单元子卡、SMU CS200源测量单元子卡等组成，不同的子卡间电气隔离。CS100子卡为单卡单通道；C204为单卡4通道，卡内4通道共地。CS系列相比S系列具有单位体积内通道密度更高的特点，一台SMU CS控制机箱内*多支持10块子卡，若全使用CS100子卡即可支持达10通道，若全使用CS204子卡即可支持达40通道。用户针对实际情况可以选择不同的子卡实现*搭配。
更多有关插卡式源表之直流I-V特性分析信息请联系
l 纳米材料特性测试，石墨烯、纳米线等
l 有机材料特性测试，电子墨水、印刷电子技术等
l 能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
l 分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
l 传感器特性测试，电阻率、霍尔效应等
Ø 源及测量的准确度为0.1%，分辨率5数位
Ø 四象限工作（源和肼），源及测量范围：电流100pA~2A，电压0.3mV~60V
Ø 单主机可支持10子卡，*实现40通道
Ø 灵活的通道触发矩阵配置，不同通道间可有序自动触发
Ø 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
Ø 支持多种通信接口，RS-232、GPIB及以太网
l SMU CS控制机箱：
通道数：*多支持10通道；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz，*功率1KW；
工作环境：25±10℃；
尺寸：106mm高 × 255mm宽 × 425mm长；
质保期：1年；
l C100子卡：
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
1V |
100uV |
0.1%±300uV |
100uV |
0.1%±300uV |
|
10V |
1000uV |
0.1%±700uV |
1000uV |
0.1%±700uV |
|
60V |
6mV |
0.1%±1.2mV |
6mV |
0.1%±1.2mV |
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+A) |
分辨率 |
准确度±(% rdg.+A) |
|
100nA |
10pA |
0.1%±0.5nA |
10pA |
0.1%±0.5nA |
|
1uA |
100pA |
0.1%±3nA |
100pA |
0.1%±3nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±20uA |
10uA |
0.1%±20uA |
|
1A |
100uA |
0.1%±2mA |
100uA |
0.1%±2mA |
|
2A |
200uA |
0.1%±3mA |
200uA |
0.1%±3mA |
*输出功率：20W，4象限源或肼模式；
源限度：电压源：±10V（≤2A量程），±60V（≤300mA量程）；
电流源：±2.1A（≤10V量程），±315mA（≤60V量程）；
过量程： 105%量程，源和测量；
稳定负载电容：<22nF；
宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；
线缆保护电压：输出阻抗1KΩ，输出电压偏移<3mV；
*采样速率：1000 S/s；
质保期：1年；
l CS200子卡：
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
10V |
1mV |
0.1%±700uV |
1mV |
0.1%±700uV |
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+A) |
分辨率 |
准确度±(% rdg.+A) |
|
5uA |
500pA |
0.1%±3nA |
500pA |
0.1%±3nA |
|
20uA |
2nA |
0.1%±8nA |
2nA |
0.1%±8nA |
|
200uA |
20nA |
0.1%±40nA |
20nA |
0.1%±40nA |
|
2mA |
200nA |
0.1%±500nA |
200nA |
0.1%±500nA |
|
20mA |
2uA |
0.1%±5uA |
2uA |
0.1%±5uA |
|
200mA |
20uA |
0.1%±40uA |
20uA |
0.1%±40uA |
*输出功率：2W，4象限源或肼模式;
源限度：电压源：±10.5V（≤200mA量程）;
电流源：±210mA（≤10V量程）;
过量程： 105%量程，源和测量;
稳定负载电容：<22nF;
宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）;
线缆保护电压：输出阻抗1KΩ，输出电压偏移<10mV;
*采样速率：1000 S/s;
质保期：1年;
如客户首次使用我司插卡式源表系列产品，请先购买机箱SMU CS控制机箱，购买机箱时请标注需要使用几通道，方面我司将不用通道暂时封闭，保证外观美观性。
