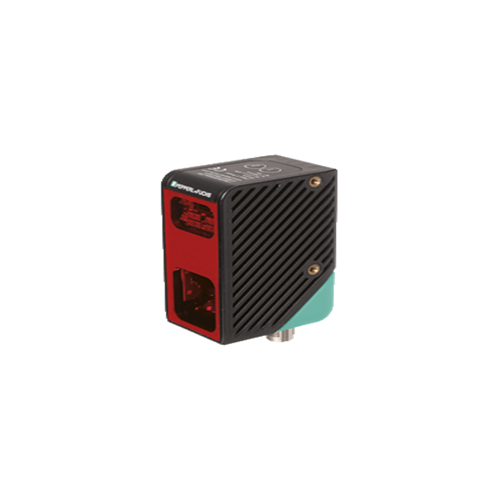

测距传感器VDM28-50-R1-IO/73c/110/122反射板型

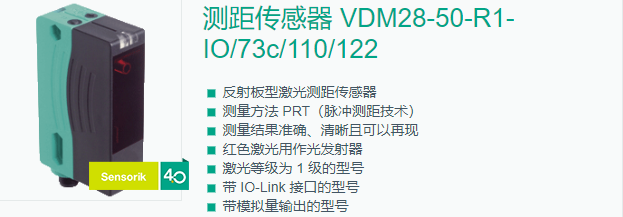

测距传感器 VDM28-50-R1-IO/73c/110/122
反射板型激光测距传感器
测量方法 PRT（脉冲测距技术）
测量结果准确、清晰且可以再现
红色激光用作光发射器
激光等级为 1 级的型号
带 IO-Link 接口的型号
带模拟量输出的型号
产品阐述
通用测距传感器，适用于测量反射板，IO-Link 接口，脉冲测距技术 (PRT) 测量方法，50 m 检测范围，红色激光，激光等级 1 级，推挽输出，模拟量输出，M12 插头
通用规格
测量范围 0,2 ... 50 m
参考目标 OFR-100/100
光源 激光二极管
当 Ta = +25 °C 时的典型使用寿命为 85,000 h
光源类型 调制可见红光
激光额定值
注意 激光 ， 切勿直视激光束
激光等级 1
波长 660 nm
光束发散 < 1,5 mrad
脉冲长度 大约 4 ns
重复率 250 kHz
*脉冲能量 < 1,5 nJ
角度偏差 * ± 2°
测量方法 脉冲测距技术 (PRT)
光点直径 < 50 mm 相距 50 m 在 20 °C 时
环境光限制 50000 Lux
温度影响 类型 ≤ 0,25 mm/K
功能性安全相关参数
MTTFd 200 a
任务时间 (TM) 10 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED
功能指示灯 2 个黄色 LED，用于指示开关状态
指示灯 ：绿色/黄色 LED 交替闪烁；2.5 Hz
误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz
控制元件 5 档旋转开关，用于选择操作模式（阈值设置和操作模式）
控制元件 用于设置阈值的开关
电气技术规格
工作电压 10 ... 30 V DC / 在 IO-Link 模式下工作时： 18 ... 30 V
纹波 10 % 在电源容限内
空载电流 ≤ 70 mA / 24 V DC
可用前的时间延迟 1,5 s
