激光传感器VLM350-F280-2E2-1000通用规格

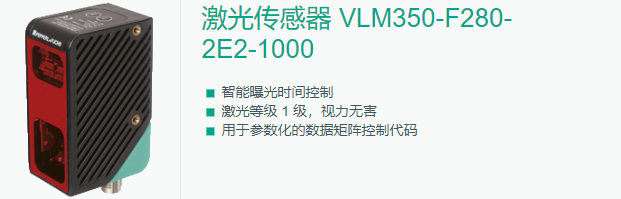

激光传感器 VLM350-F280-2E2-1000
智能曝光时间控制
激光等级 1 级，视力无害
用于参数化的数据矩阵控制代码
产品阐述
用于轮廓匹配的激光传感器；分辨率：752 x 480 像素；测量范围：X = 40 ... 160 mm, Z = 60 ... 350 mm，扫描速度10 s-1；2 路数字输出；RS-485 接口
通用规格
测量范围 X = 40 ... 160 mm ; Z = 60 ... 350 mm
光源 激光二极管
光源类型 红色激光 + 内置 LED 灯 红色 650 nm
激光额定值
注意 可见 激光辐射有害 ， 切勿直视激光束
切勿直接使用光学仪器查看
激光等级 1
波长 测量激光： 660 nm
脉冲长度 测量激光： 0,5 ms
*光功率输出 测量激光： 15 mW
激光监控 当激光电流过高时，安全系统会关闭激光
扫描速率 10 s-1
分辨率 X>0.44 mm；60 mm 距离时 Z>0.4 mm
X>1.1 mm；200 mm 距离时 Z>1.1 mm
X>1.9 mm；350 mm 距离时 Z>2.5 mm
功能性安全相关参数
MTTFd 20 a
任务时间 (TM) 10 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED
诊断指示器 黄色/红色 LED
功能指示灯 触发： 黄色 LED ; 检测到物体 : LED 红色/绿色
控制元件 2 个按钮
电气技术规格
工作电压 24 V ± 20% ， PELV
空载电流 * 250 mA
功耗 * 6 W ， 无负载的输出
接口
接口类型 RS 485 接口
物理 可切换终端电阻器
协议 二进制码
传输速率 38400 ... 230400 Bit/s
