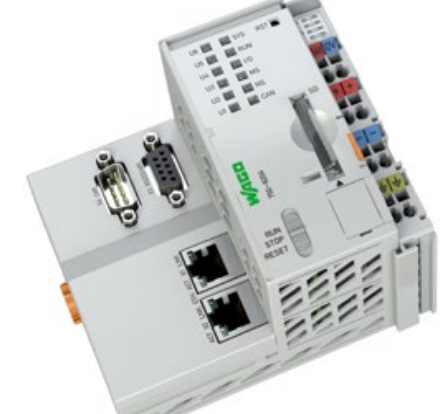

德国wago控制器750-8204的完整资料
除了具有网络以及现场总线接口，该控制器支持 750、753 系列的所有数
字量、模拟量输入输出模块以及特殊功能模块。PFC200 控制器是用于模
块化 WAGO-I/O-SYSTEM 的紧凑型可编程控制器。
两个 ETHERNET 接口和一个集成交换机允许现场总线通过线形拓扑结构连
接。 内部集成 WEB 服务器，可以为用户提供 PFC200 控制器配置选项和
状态信息。
PFC200 可编程控制器除了可以用于过程控制和楼宇自动化以外，还可以
用于标准机械和工厂应用 ( 例如，包装、装瓶、纺织、生产以及金属和木
材加工 )。
编程符合 IEC 61131-3 标准
• 可通过 WAGO-I/O-PRO V2.3 编程
• 直接连接 WAGO I/O 模块
• 2 x ETHERNET ( 可配置 ), RS-232/-485, CAN, CANopen
• Linux 3.6 操作系统， 带有实时补丁
• 通过 CODESYS, e!Cockpit 软件或者 Web-
• 免维护
I/O 模块数 64
带总线扩展 250
输入输出过程映像（*）
内部数据总线 1000 字
MODBUS 1000 字
PROFIBUS 244 字节占 80 个 槽位
CAN 2000 字
I/O 接口（串行） 1 x 串行接口 TIA/EIA 232 和
TIA/EIA 485 （可切换 ),
9- 极 D-sub 孔型连接器
诊断 LED 供电电源
SYS; RUN; FIELDBUS (MS, NS,CAN);
USER (U1 ... U6);
内部数据总线
用户 LED 通过 CODESYS 库文件
内存配置 CODESYS 2.3
程序内存 16MB
数据内存 64MB
保持内存 96 K 字节
供电电源 24 V DC (-25 % ... +30 %)
*输入电流 (24 V) 550 mA
供 I/O 模块用电流（5V） 1700 mA
隔离： 500 V 系统 / 供电
体积 (mm) W x H x L 112 x 65 x 100
从 DIN 35 导轨上边缘计算高度
重量 250 g
EMC: - 抗干扰性 符合 EN 61000-6-2 标准，船舶
EMC: - 辐射干扰 符合 EN 61000-6-3 标准，船舶
防护等级 IP20 符合 DIN 60529 标准
安装类型 DIN 35 导轨
外壳材质 PC
环境条件
工作温度 0 °C ... +55 °C
存储温度 -10 °C ... +85 °C
相对湿度 ( 不结露 ) 95 %
海拔
工作 0 m ... 2000 m
存储 / 运输 0 m ... 3000 m
接线方式 笼式弹簧连接技术（CAGE CLAMP®）
