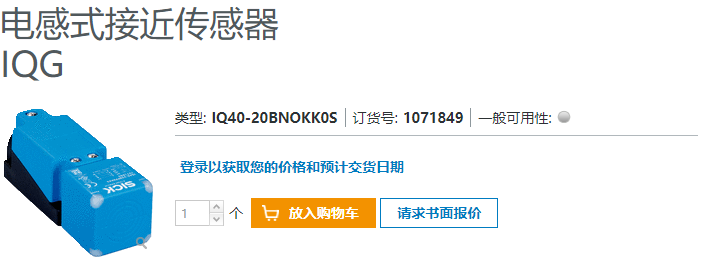

电感式接近传感器IQ40-20BNOKK0S工作原理
产品特点
设计构造 方形
外壳形状 标准结构形式
尺寸(宽 x 高 x 深) 40 mm x 40 mm x 118 mm
触发感应距离 Sn 20 mm
安全接通距离 Sa 16.2 mm
安装在金属 齐平
开关频率 150 Hz
连接类型 端子式连接
开关量输出 NPN
输出功能 开口常闭
电气规格 DC 3 线
外壳防护等级 IP67, IP68, IP69K
特殊应用 恶劣的使用条件
机械/电子参数
供电电压 10 V DC ... 30 V DC
残余纹波 ≤ 10 Vss 1)
电压下降 ≤ 2 V
电流消耗 20 mA 2)
（接近传感器）通电后开始工作前的延时 ≤ 50 ms
滞后 3 % ... 15 % 3)
再现性 ≤ 2 %
温度漂移 (Sr) ± 10 %
持续性电流 Ia ≤ 200 mA
电缆压盖 夹具 M20 1.5
芯线横截面 ≤ 2.5 mm²
短路保险 ✔
极性反接保护 ✔
通电脉冲保护 ✔
抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm
运行环境温度 –25 °C ... +85 °C
仓库环境温度 –40 °C ... +85 °C
外壳材料 塑料, PA 66
材料，感应面 塑料, PA 66
*拧紧力矩 1.8 Nm
防护等级 II 4)
UL 文件编号 E348498
1) 从 Ub.
2) 无负荷.
3) 从 Sr.
4) 额定电压 ：50 V DC.
