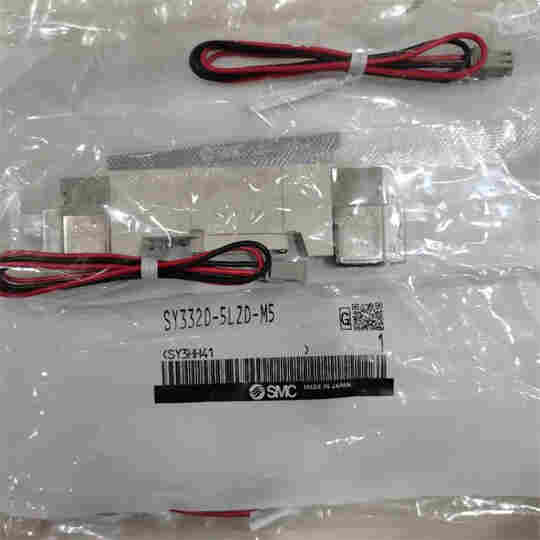

3位中封式集中配线电磁阀SY3300T-5NZ1-N
型号：SY3320-5LZD-M5
描述 SY3000·5000·7000 系列 5通电磁阀 插入式 底板配管型 阀形式
流量增大，阀体尺寸减小节能，省空间
消耗功率: 0.1W(带节电回路)、0.35W(标准)
寿命: 2亿次(间隙密封), 7000万次(弹性密封)
对应插入式底板
插入式金属底板(IP40)/插入式插头连接底板(IP67)
集装式型号: SS5Y3, SS5Y5，SS5Y7
系列 3 SY3000
机能 3 3位中封式
密封方式 0 弹性密封
先导规格 - 内部先导式
背压防止阀 - 无
先导阀可选项 - 标准0.7MPa
线圈规格 T 带节电回路(长期连续通电型)
额定电压 5 DC24V
指示灯·过电压保护回路以及COM规格 NZ 带指示灯·过电压保护回路(-COM)
手动操作 - 非锁定推压式
安装可选项 - 内十字盘头小螺钉
其他特性
阀体形式 插入式
配管种类 底板配管型:侧面配管
导线引出方式 集中配线
A·B接管口径 无底板
P,R通口接管口径 无底板
保护构造 IP67
*使用压力 0.7
*低使用压力 0.2
*动作频率 3
响应时间 22
消耗功率 0.1
环境温度及使用流体温度 -10～50℃
C值(P→A/B) 底板配管型:侧面配管 1.3
b值(P→A/B) 底板配管型:侧面配管 0.28
C值(A/B→E) 底板配管型:侧面配管 1.2
b值(A/B→E) 底板配管型:侧面配管 0.40
