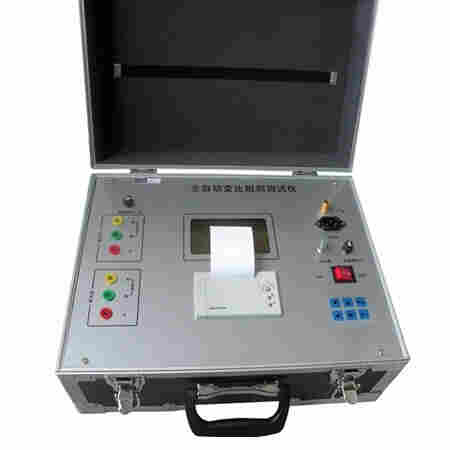

检测测试测量试验HNZC-1自动变比组别测量仪

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。已经不能适应现代测量快节奏，高效率的要求。为此，我公司采用现代高新技术研制新一代智能化变压器变比测试装置BZC变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可直接测量单相、三相变压器和互感器有组别变比值、误差等。同时可自动打印，是电力部门的选择设备。
用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，己经不适应现代测量的快节奏、高效率的要求。为此，我厂采用现代电子技术，研制出了自动变比组别测试仪，它具有体积小，重量轻，精度高，稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作，界面友好，变比组别可一次测完。该仪器是电力工业部门的测试仪器。
功能特点：
自动测量接线组别。
自动进行组别变换，可直接测量单相、三相变压器和互感器的变比。
自动切换相序。
自动切换量程。
自动校表。
输入标准变比后，能自动算出相对误差。
一次测量完成，自动切断试验电压。
测量结果自动保存，可打印出测试数据，并可存储20次历史测量数据。
技术参数：
变比测量范围：1～10000
组 别：1～12点
精 度：1～1000 0.2级；
1000～10000 0.5级
电 源：AC220V ±10%，50Hz
使用环境温度：－5℃～40℃
使用环境湿度：＜85%
体 积：430×320×215 mm3
重 量：5kg
注意事项：
1、在测量期间，人切不要触摸试品。
2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示"正在测量，请等待！"的字样，然后停住。此时，请关机，更换相同容量的保险丝，重测。
3、连线要保持接触良好，仪器应有良好的接地！
4、仪器的工作场应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
5、仪器工作时，如果出现液晶屏显示紊乱，按有按键均无响应，或者测量值与实际值相差很远时，请按复位键，或者关掉电源，然后重新操作。
6、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置。
7、在阴暗的地方工作，可以打开背光。
8、仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。
9、通讯口为RS232接口，调试仪器。
产品清单：
测试仪一台；
电源线一根；
测试线一套；
产品使用说明书一本；
合格证一份。
