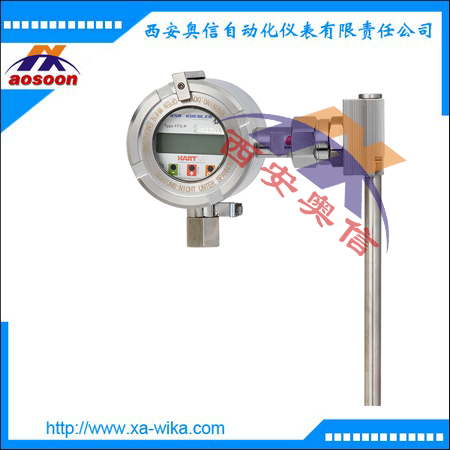

FFG-30-H-0900-WSD11-Te01 4-20mA Hart磁致伸缩液位变送器

FFG-30-H-0900-WSD11-Te01 （4-20mA Hart）磁致伸缩液位变送器

FFG-30-H-0500-WSD11-Te01 （4-20mA Hart）

FFG-30-H-0900-WSD11-Te01 （4-20mA Hart）

FFG-30-H-1000-WSD11-Te01 （4-20mA Hart）

FFG-30-H-1500-WSD11-Te01 （4-20mA Hart）

FFG-30-H-2000-WSD11-Te01 （4-20mA Hart）

美国UE，德国WIKA，美国SOR，美国CCS等

西安奥信-赵工：1330电话9278150

Q：3349/365105

描述

液位变送器利用磁致伸缩、高分辨率测量原理对液体进行连续的液位测量，它是基于磁致伸缩的原理来确定浮球的位置。磁致伸缩须与磁翻柱式液位计配套使用。

测量过程由电流脉冲触发。这种电流沿着由磁致伸缩材料制成的导线产生圆形磁场，导线在感应管内部受到张力。在被测点(液位)有一个带永磁体的圆柱形浮子作为位置传感器，其磁力线与脉冲磁场成直角运行。

浮子的磁场拉紧了导线。这两个磁场的叠加会在导线中触发机械波。在传感器外壳的电线末端，压电陶瓷传感器将其转换为电信号。

通过测量信号的时间差，可定义扭转应力波的开始点，从而高精度地确定浮球位置。

功能特性

可在液位计外对液位进行连续测量

2-线制，4…20mA

测量值可以通过数字量或模拟量输出

不锈钢外壳（玻璃视窗）

磁致伸缩原理，高精度测量
