电动机温控保护器INT69

电动机温控保护器INT69

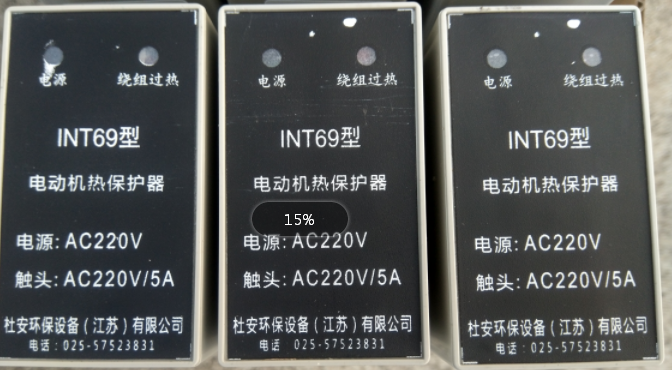

电动机热保护器INT69 AC22V0 5A

INT69热保护器价格

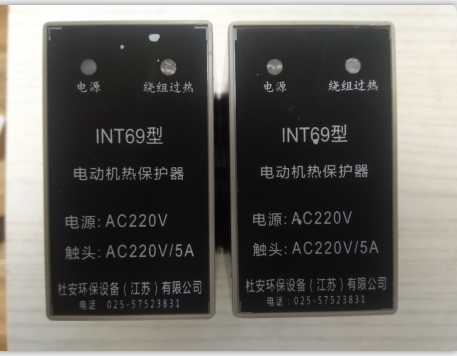

NT69电动机热保护器

输入电压：AC220V±5% ，50Hz，额定功耗小于5W。

环境温度：-20℃～75℃。

环境湿度： 90%以下（无水珠凝结）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安装方式： DIN35导轨安装。



注意事项

1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。

2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。

3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。

5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。

纸箱包装，内含产品说明书、合格证、产品电路图。



主要性能

传感器供电：

传感器DC12V供电。

供电电源变压器隔离。

信号输入：

绕组温信号：电动机绕组温保护。

输入回差控制：±2% 。

信号输入：DC12V开关量信号输入或电阻、电流信号输入。

信号响应速度：10mS。

信号输出：

继电器输出触点容量：5A/250VAC或5A/30VDC。

绕组故障输出：继电器一组常开，一组常闭输出。

电源与故障指示：电源指示（绿）灯。

绕组故障指示（红）灯。

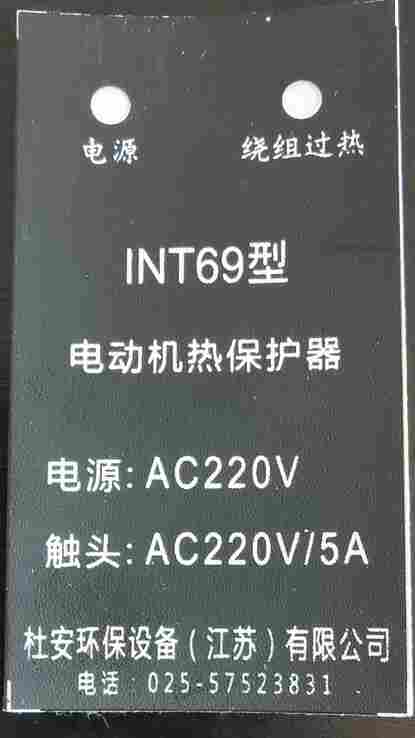

蓝深INT69电动机热保护器

输入电压：AC220V±5% ，50Hz，额定功耗小于5W。

环境温度：-20℃～75℃。

环境湿度： 90%以下（无水珠凝结）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安装方式： DIN35导轨安装。

电动机热保护器安装注意事项

1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。

2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。

3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。

5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。

纸箱包装，内含产品说明书、合格证、产品电路图。

电动机保护器过热原理和处理方法一、电动机空载时过热：

原因：1、定子绕组连接错误（例如：将星形接成三角形 接法）。处理方法：核对接线方式。

2、电源电压太高。

处理方法：检查主电源电压及空载电流。

3、由于通风道德堵塞而无法冷却。

处理方法：消除通风道通风障碍。

4、风扇的旋转方向错误（设计成单向旋转的电机）。处理方法：核对风扇及旋转方向。

二、电动机负载时过热：

原因1、电动机过负荷。

处理方法：核对电流，适当减载。

原因2、电压太高或太低。

处理方法：核对电压。

原因3、电动机单向运行。

处理方法：查处进线断开处。

原因4、定转子相擦，冷却器水流量不足或局部阻塞。

处理方法：检查气泡隙，调整水压，水量、排气。

三、定子局部过热

原因：定子匝间短路（某些线圈过热，并有嗡嗡声）。

处理方法：找出短路绕组进行处理。
