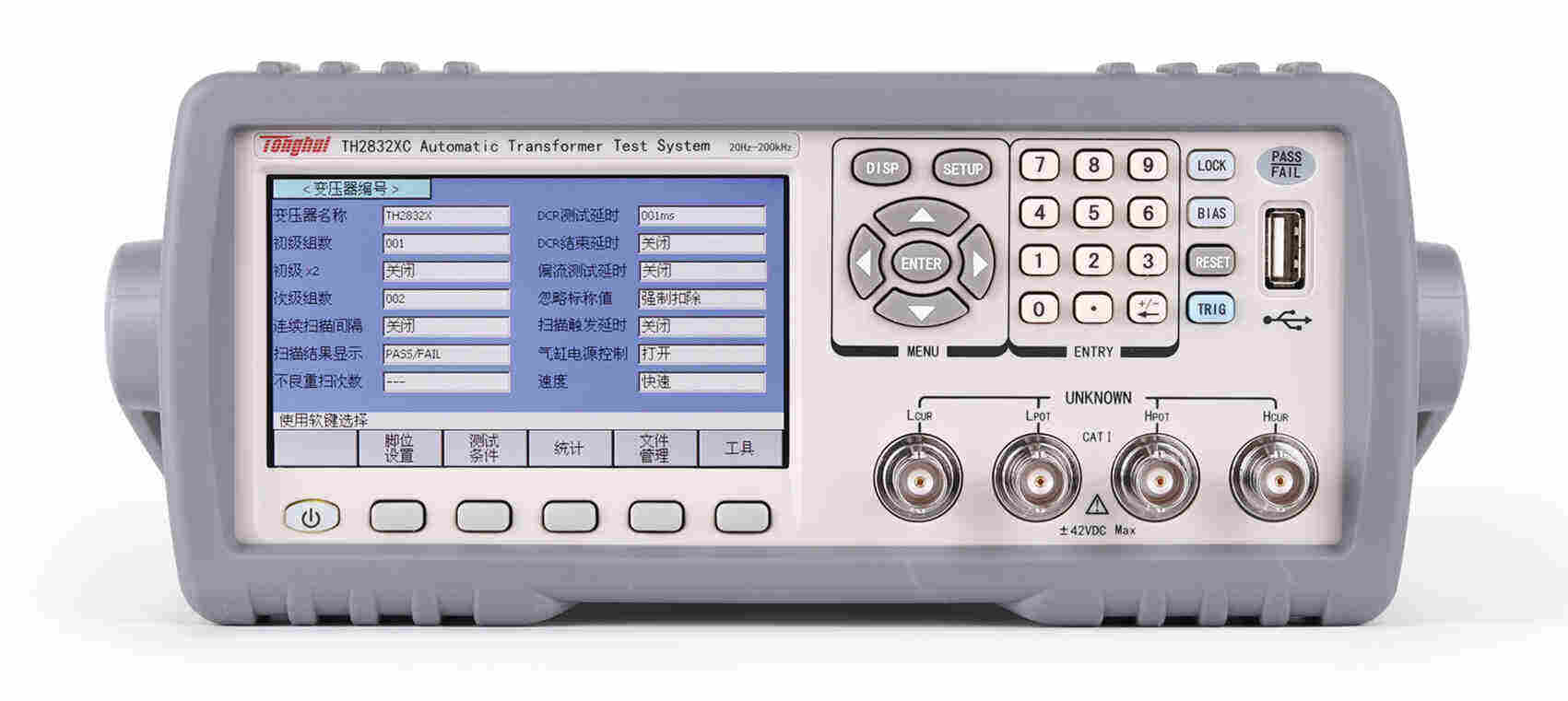

四川变压器测试系统TH2832XC:
全新窗体式的界面设计和操作风格，在4.3英寸的TFT上*呈现。该变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。
|
产品型号 |
TH2832XC 变压器测试系统 | ||
|
变压器测试参数 |
圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 | ||
|
基本准确度 |
LCRZ |
0.1% | |
|
DCR,圈数比 |
0.5% | ||
|
测试信号频率点 |
20Hz-200kHz 共15025 | ||
|
信号源输出阻抗 |
30Ω、100Ω可选 | ||
|
AC测试信号电平 |
正常 |
10mV—2Vrms |
*小分辨率：10mV,准确度：10%x设定电压+2mV |
|
100μA—20mArms |
*小分辨率：0.1mA | ||
|
恒定电平 |
20mV—1Vrms |
*小分辨率：10mV,准确度：10%x设定电压+2mV | |
|
200μA—10mArms |
*小分辨率：0.1mA | ||
|
DC偏置电压源 |
0V—± 5V |
*小分辨率：0.5mV,准确度：1%x设定电压+5mV | |
|
0mA—±50mA |
*小分辨率：0.5μA | ||
|
DCR显示范围 |
0.00001Ω－999.999MΩ | ||
|
圈数比显示范围 |
1:0.01－100:1 | ||
|
测量时间(≥10 kHz) |
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） | ||
|
等效电路 |
串联,并联 | ||
|
量程方式 |
自动,保持 | ||
|
触发方式 |
内部,手动,外部,总线 | ||
|
平均次数 |
1－255 | ||
|
清零功能 |
开路,短路,负载 | ||
|
数学运算 |
直读,ΔABS,Δ% | ||
|
触发延时时间设定 |
0－60.000s,1ms步进 | ||
|
步进延时时间设定 |
0－60.000s,1ms步进 | ||
|
比较器功能 |
10档分选，BIN1～BIN9、NG、AUX | ||
|
档计数功能 | |||
|
PASS、FAIL前面板或扫描夹具LED显示 | |||
|
存储器 |
100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||
|
接口 |
控制接口 |
HANDLER或SCANNER | |
|
通讯接口 |
USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||
|
存储器接口 |
USBDEVICE | ||
|
扫描测试输出脚位 |
12Pin | ||
