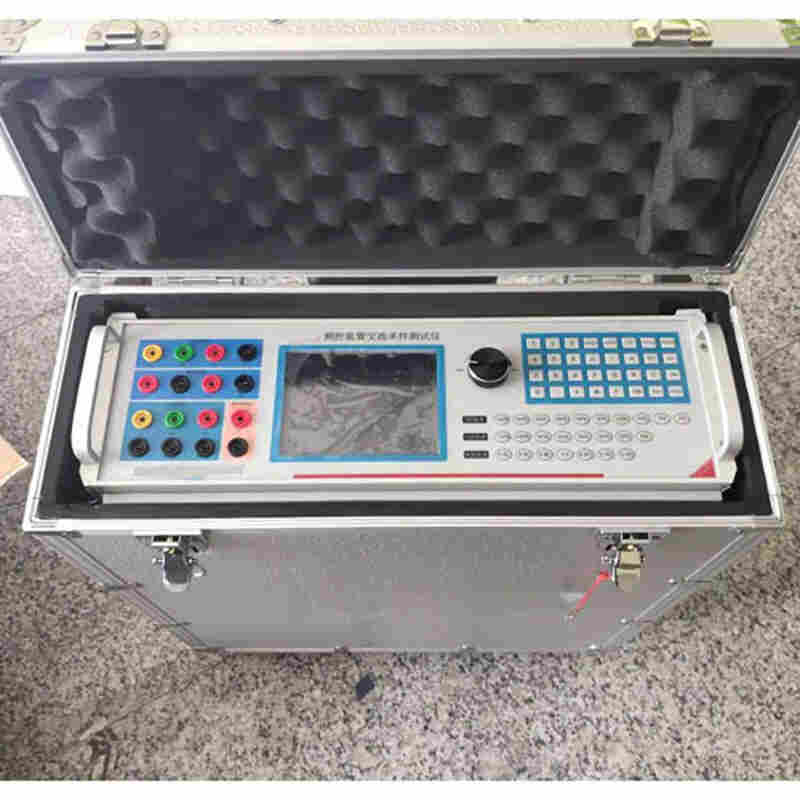

本装置是按照*规程JJG124－2005《电流表、电压表、功率表和电阻表规程》及相关*标准的要求而设计的单相0.05级交直流标准装置。可0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

装置设有RS―232接口，能与计算机组成半自动系统。软件界面友好,功能丰富，包括、存储及查询功能。

装置采用240*128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。

1. 主要功能及特点

2.1 可半自动或手动检验电力系统中各种数字式和指针式万用表、各种工频电表（电压表、电流表、频率表、电阻表）的基本误差。

2.2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2.3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2.4 设有RS232接口。通过上位机软件由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。

2.5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。

2. 主要技术指标

3.1  交流电压量程   200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V

*输出容量　20VA；

3.2  交流电流量程　 2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A

*输出容量　20VA；

3.3  交流电压、电流调节范围 0～120% FS（1000V量程除外）       调节细度 5×10^－5；

3.4  工频交流电压20V～1000V量程    准确度±(0.03%RD+0.02%FS) 稳定度≤0.01% FS /60s；

200mV～4000mV量程             准确度±(0.3%RD+0.2%FS)   稳定度≤0.04% FS /60s；

工频交流电流0.2A～20A量程   准确度±(0.03%RD+0.02%FS)  稳定度≤0.01% FS /60s；

2mA～40mA量程                 准确度±(0.3%RD+0.2%FS)   稳定度≤0.04% FS /60s；

3.5  频率　　调节范围 45～65Hz，    调节细度 0.001Hz   调定值准确度 0.01Hz；

3.6  交流电压、电流输出波形失真度　　  ≤0.3%；

3.7  谐波2～31次，幅度0～20%，各次谐波相位细度0.01⁰·N（N为谐波次数）；

3.8  直流电压量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　

*输出容量20W；

3.9  直流电流量程　20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A  *输出容量20W；

3.10  直流电压、电流调节范围0～110% FS（1000V量程除外），调节细度5×10^－5；

3.11  直流电压、电流输出稳定度　≤0.01% FS /60s（峰－峰值）；     纹波≤1% FS；

3.12  直流电压调定值准确度　±(0.03%RD+0.02%FS)；

3.13  直流电流调定值准确度　±(0.06%RD+0.04%FS)；

3.14  电子电阻箱量程  0～200Ω、200～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、

      20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～400MΩ；

3.15  电子电阻箱调节范围   0～* FS；   调节细度  0.02%；

3.16  电子电阻箱量程0～2kΩ、0～20kΩ、0～200kΩ在测试电流不过*允许输入电流时，

0～* FS范围内调定值准确度  ±(0.12%RD+0.08%FS)；0～200Ω、0～2MΩ在0～*

范围内调定值准确度  ±(0.3%RD+0.2%FS)。

3.17  电子电阻箱量程2kΩ～4kΩ、20kΩ～40kΩ、200kΩ～400kΩ在测试电流不过*允许输入电流时，5%～* FS范围内调定值准确度±(0.12%RD+0.08%FS)；200～400Ω、2MΩ～4MΩ在5%～* FS范围内调定值准确度  ±(0.3%RD+0.2%FS)。

3.18  点频方波输出  1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、2000kHz；

方波幅度    4.5V；    调定值准确度      5×10^－5；

3.19  工作电源　 单相220V±10%，　50Hz±5%；

3.20  使用环境　 温度20⁰C±10⁰C，　相对湿度≤85%RH；

注意事项：

* 进行电表前，通电预热至少20分钟。关机后至少30秒再开机。

* 电压输出不要短路，电流输出不要开路。

* 对于装置的交流电流输出端和钳型电表电流输出端，彼此必须有一个是处在开路状态，不能同时处在接负载或短路状态。qdhnyjdq818

* 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。

* 若要改变电压或电流量程，先降电压或电流为零。

* 校验交直流mV表必须使用五芯头测试线（装置送上级部门检测时，此线必须携带）。

* 校验交直流uA、mA和电阻表必须使用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。

* 点频方波输出必须使用两芯头测试线（装置送上级部门检测时，此线必须携带）。

* 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。

* 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。

* 在使用电子电阻箱时，测试电流不得过各量程*允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会过*允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。

* 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。

* 关机的顺序是先按“清零”键，再揿电源开关。
