ST501M-H-500A冷库电动机保护器好坏产品优势
继电器输出具有交流接触器的启/停控制和保护跳闸双重功能。当电动机正常运行时，操作按键可以作用相应继电器对电动机进行正常停车。当故障发生时，如果保护方式设为跳闸，跳闸信号关联到相应继电器停止电动机运行。
◆星/三角启动三继电器开环模式；
有失电自诊断继电器输出，自诊断触点为常闭，保护器得电正常工作时常闭触点打开；失电时，触点闭合。
电动机运行分为五种状态：就绪状态、启动状态、运行状态、停车冷却状态和停车状态。
ST501M-H-500A南京斯沃-电动机保护器产品概述

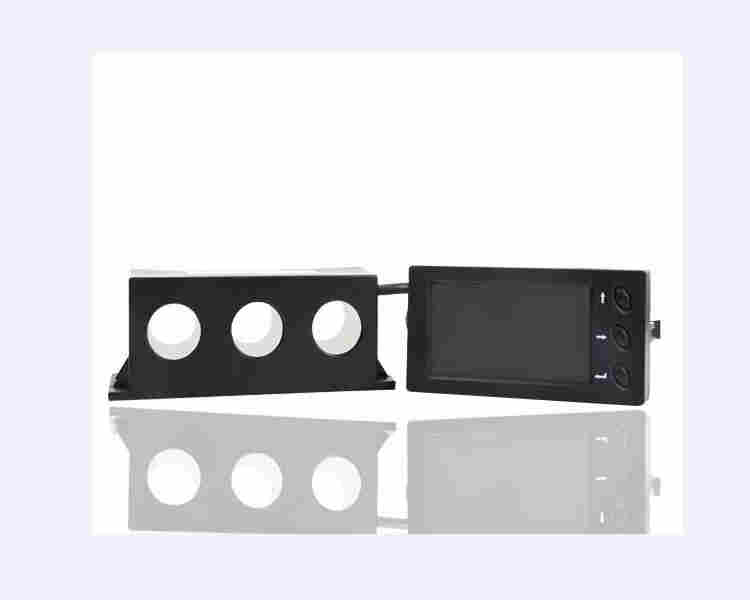

ST501M-H-500A电动机保护器利用微处理器的快速处理能力，根据预置参数对电动机异常运行状态进行正确判断和快速处理，确保生产控制系统的按。稳定运行，并可通过中文液晶显示界面、灯光指示、继电器信号输出和通信等多种形式及时发出告警信号。另外作为可通信智能终端，他还支持多种标准现场总线通信接口实现组网方案，实现了电动机设备的分散保护控制和集中监控管理，提了系统运行可靠性。该产品采用模块化设计（包括本体、电流互感器及显示模块），产品体积小、结构紧凑、安装方便，可在1/4模数及以上各种抽屉柜中可直接安装使用。
◆可用于0.66KV及以下电压等级各种电流规格电动机的保护；
◆电动机保护器通过监测低压MCC（Motor Control Center）回路的电流、电压、漏电电流等参数对电动机进行保护(具有启动时、过载、堵转、断相、不平衡、接地故障、短路、欠载、过压、欠压、相序错乱、满溢故障跳断路器等多种保护功能；并可选漏电保护、温保护、tE时间保护、“抗晃电”功能，和欠失压重起动功能)。
◆实现三相主回路的三相电流、接地/漏电电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率等多种电参数的测量，并具有有功/无功电度计量功能；
◆满足直接启动、双向启动、断路器启动控制等启动方式；
◆保护器主机提供8路开关量输入，用于启停信号、复位信号和接触器状态等信号输入；目前能够扩展至10路开关量输入；
◆提供4路继电器输出，满足多种启动方式和保护动作，并具有保护跳闸（或报警）信号输出；
◆具有8次故障事件记录功能、运行信息统计功能；
◆可向DCS提供1路4~20mA模拟量输出*；
◆可支持MODBUS或者PROFIBUS通讯总线*；
◆卡式导轨固定，现场安装更加便利。
采用ST502E对电动机进行控制，有多种运行模式选择：
◆保护模式；
◆直接启动模式；
◆双向可逆启动模式；
◆星/三角启动两继电器模式；
◆星/三角启动三继电器开环模式；
◆星/三角启动三继电器闭环模式；
◆自耦变压器启动两继电器模式；
◆自耦变压器启动三继电器开环模式；
◆自耦变压器启动三继电器闭环模式；
◆双速电机启动模式；*
◆断路器启动控制模式；*
ST501M-H-500A电动机保护器功能特点
基本功能： ST501M-H-500A
◎测量电流、接地电流
◎保护型电流互感器分体式设计，多种规格可供选择
◎标配9 种基本保护 ：启动时保护、过载保护、过流堵转保护、断相保护、电流不平衡保护、短路保护、接地保护、欠载保护（欠电流保护）、外部故障保护
◎标配9 路无源开关量输入和5 路继电器输出，可接入扩展模块1 个，蕞多支持20 路无源开关量输入或9 路继电器输出
◎提供电动机统计信息和故障记录
◎适用于660V 及以下的三相异步电动机系统扩展功能：
◎可扩展测量漏电电流、电压、功率、电度等基本电参数
◎通讯协议可选Modbus-RTU、Profibus-DP、双Modbus-RTU
◎扩展 8 种保护功能：漏电保护、温度保护、电压保护（过压保护、欠压保护、欠功率保护、相序保护）、tE时间保护、模拟量输入保护

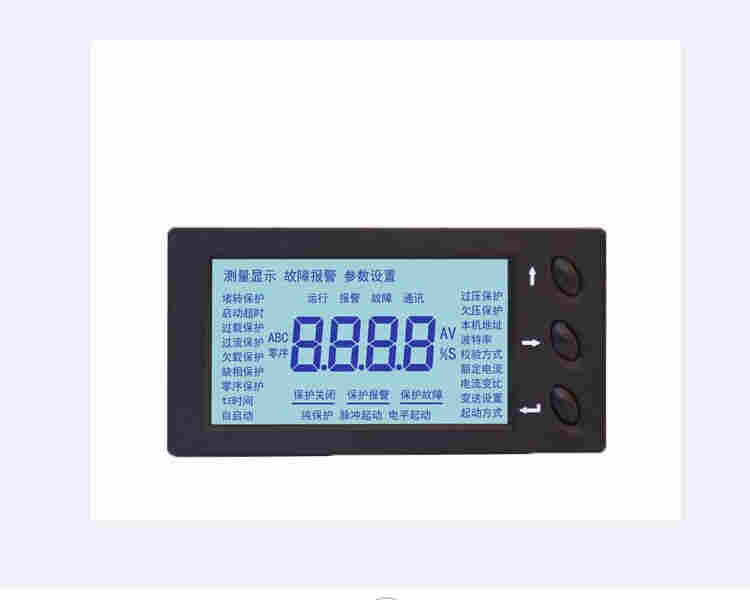

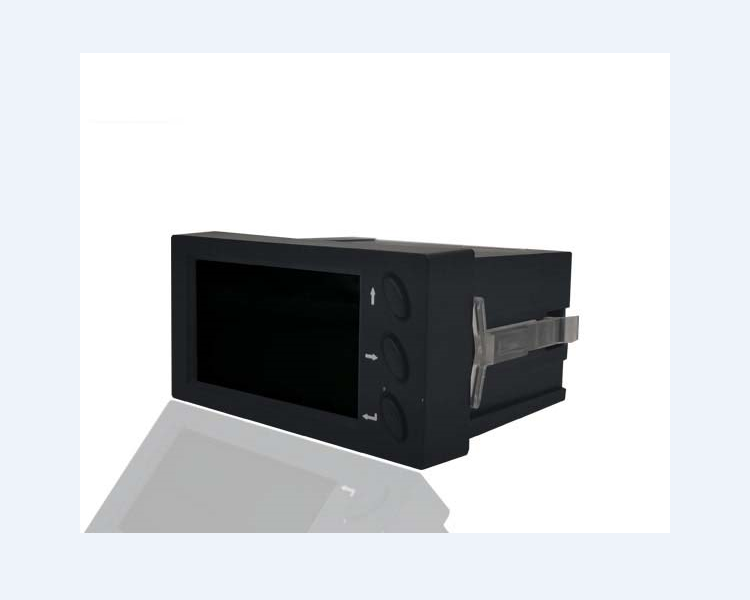

◎可提供液晶显示模块或数码管显示模块，显示模块提供控制、数据查询和参数设置功能
◎支持手持式编程模块接口，便于现场读取和整定 ◎提供1 路4~20mA 模拟量输出功能
◎提供欠压重启动功能
ST501M-H-500A电动机保护器使用方法
（1）保护器另配用互感器时，配用互感器的精度、规定电流比要符合保护器整定电流值范围，互感器二次电流导线截面积要满足二次电流蕞大值需求。ST501M-H-500A
（2）保护器执行输出（继电器触点容量）不能满足控制回路中交流接触器需要容量时，加中间继电器过渡控制。
（3）保护器整定电流值设定原则等于电动机额定电流值。
（4）保护器固置尽可能便于安装、调试、观察。（5）保护器使用管理由人员负责，无关人员不得随意操作动用。|保护器的维护内容包括日常保养、过程巡检与定期检查包括每次开机前的检查，其主要的工作是根据保护器使用实际情况进行维护，但在时间和方式上存在不同之处。ST501M-H-500A
ST501M-H-500A电动机保护器售后服务政策
1、服务宗旨：快速、果断、准确、周到；
2、服务目标：服务质量赢得用户满意；
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，安排维修人员对接；
4、服务原则：在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收**，由需方人为因素造成的设备损坏，供方维修或提供的配件均按件计。
结束语：热冷曲线比用于计算电动机的稳态热容量；热冷曲线比的整定根据下列公式进行：
