产品概述

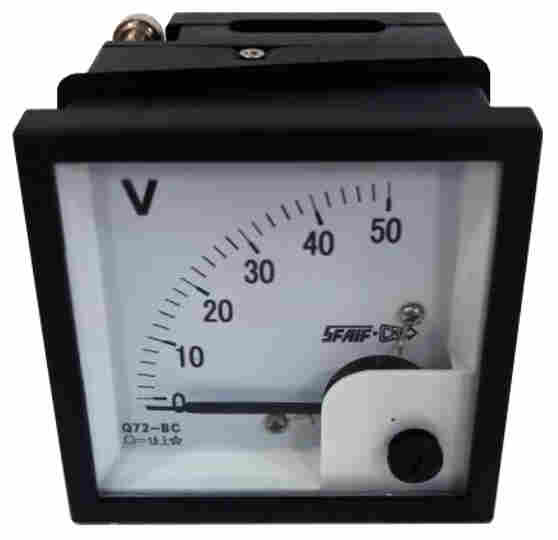

上海自一船用仪表厂生产Q72-BC直流电流表电压表测量直流电压和直流电流，特性：用于电量测量指示仪表。符合船用规范和IEC标准。Q96、Q72系列电量与非电量测量指示。该系列产品采用德国PRIFEG公司进口的机芯零件和机芯组装设备进行组装生产，因而具有精度高、稳定可靠、重量轻、良好的抗震性能和抗环境气候能力等特点。主要用于船舶和舰艇，也适用于移动电和其它场合。
技术参数
精度：1.5级
耐电压： 2kV 50Hz 1分钟
环境温度范围：-25℃-+55℃
外壳防护：IP44 。 IP56：适用于加装密封罩的Q72、Q96型仪表。
工作耐振动： 2～100Hz 加速度≤0.7g
相对湿度： ≤98% RH
直流电压表内阻：1kΩ / V
仪表偏转角：90°、240°
仪表标度尺：白色底黑色刻度如需设定值可划红线。
仪表安装：用二个对角支架固定电流表量限可定做±刻度
产品分类
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(D×D) mm |
重量(kg) |
|
Q48-BC |
90° |
48×48×56 |
44+0.5×44+0.5 |
0.15 |
|
Q72-BC |
72×72×80 |
68+0.5×68+0.5 |
0.20 |
|
|
Q96-BC |
96×96×80 |
92+0.5×92+0.5 |
0.30 |
|
|
Q144-BC |
144×144×80 |
138+0.5×138+0.5 |
1.20 |
|
|
Q192-BC |
192×192×80 |
186+0.5×186+0.5 |
1.45 |
|
|
Q240-BC |
240×240×80 |
228+0.5×228+0.5 |
2.00 |
|
|
Q96H-BC |
槽型 |
96×48×124 |
92+0.5×44+0.5 |
0.35 |
|
Q144-ZC |
240° |
144×144×80 |
138+0.5×138+0.5 |
1.25 |
|
Q96-ZC |
96×96×80 |
92+0.5×92+0.5 |
0.5 |
|
|
Q72-ZC |
72×72×80 |
68+0.5×68+0.5 |
0.4 |
|
|
Q192-ZC |
192×192×80 |
186+0.5×186+0.5 |
1.45 |
|
|
Q240-ZC |
240×240×80 |
228+0.5×228+0.5 |
2.00 |
|
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(mm) |
重量(kg) |
|
63C11 |
240° |
80×80×100 |
Φ70-64×64-Φ5 |
0.90 |
|
45C3 |
120×120×116 |
Φ106-96×96-Φ7 |
1.40 |
|
|
13C3 |
160×160×116 |
Φ106-128×128-Φ7 |
1.80 |
测量范围
|
|
配75mV外附分流器接入 |
||||||
|
mV |
V |
mA |
A |
A |
KA |
||
|
0-75 0-200 0-300 0-500 0-600 |
0-1 0-3 0-5 0-7.5 0-10 0-15 0-20 0-30 0-50 0-75 |
0-100 0-150 0-250 0-300 0-350 0-500
|
0-0.5 0-1 0-2 0-3 0-5 0-15 0-20 0-30 0-50 |
0-75 0-100 0-150 0-200 0-300 0-500 0-600 4-20 |
0-1 0-2 0-3 0-5 0-10 |
0-10 0-15 0-20 0-30 0-50 0-75 0-100 0-150 0-200 0-300 0-500 0-750 |
0-1 0-1.5 0-2 0-3 0-4 0-4.5 0-5 0-6 0-7.5 |
注：连接外附分流器和表头的定值导线电阻为0.035欧。可为用户提供测量范围以外的规格
