产品概述

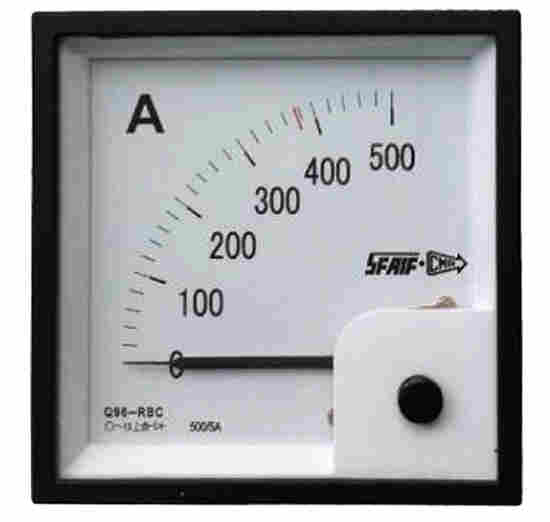

上海自一船用仪表厂生产Q96-RBC交流电流电压表，特性：用于测量交流网络电流电压。符合船用规范和IEC标准。Q96、Q72系列电量与非电量测量指示。该系列产品采用德国PRIFEG公司进口的机芯零件和机芯组装设备进行组装生产，因而具有精度高、稳定可靠、重量轻、良好的抗震性能和抗环境气候能力等特点。主要用于船舶和舰艇，也适用于移动电和其它场合。
技术参数
测量精度： 1.5 级
耐 电 压： 2kV 50Hz 1分钟
使用环境温度： -25℃～+55℃
外壳防护等级： IP44 。 IP56：适用于加装密封罩的Q72、Q96型仪表。
工作耐振动： 2～100Hz 加速度≤0.7g
相对湿度： ≤98% RH
额定频率： 50Hz；60Hz；400Hz（请在订货时注明）

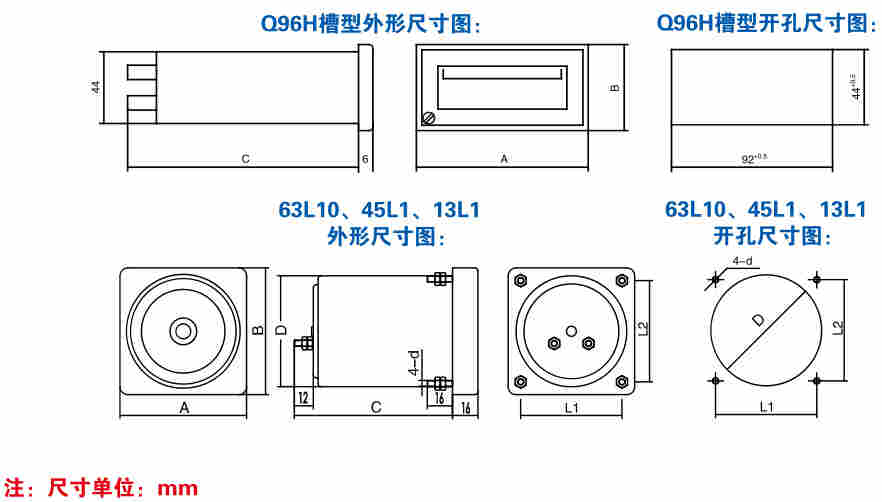

产品分类
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(D×D) mm |
重量(kg) |
|
Q48-RBC |
90° |
48×48×56 |
44+0.5×44+0.5 |
0.15 |
|
Q72-RBC |
72×72×80 |
68+0.5×68+0.5 |
0.30 |
|
|
Q96-RBC |
96×96×80 |
92+0.5×92+0.5 |
0.40 |
|
|
Q144-RBC |
144×144×80 |
138+0.5×138+0.5 |
1.25 |
|
|
Q96H-RBC |
槽型 |
96×48×124 |
92+0.5×44+0.5 |
0.45 |
|
Q72-RZC |
240° |
72×72×80 |
68+0.5×68+0.5 |
0.4 |
|
Q96-RZC |
96×96×80 |
92+0.5×92+0.5 |
0.5 |
|
|
Q144-RZC |
144×144×80 |
138+0.5×138+0.5 |
1.25 |
|
|
产品型号 |
展开角 |
外型尺寸(A×B×C) |
开孔尺寸(mm) |
重量(kg) |
|
63L10 |
240° |
80×80×100 |
Φ70-64×64-Φ5 |
0.90 |
|
45L1 |
120×120×116 |
Φ106-96×96-Φ7 |
1.40 |
|
|
13L1 |
160×160×116 |
Φ106-128×128-Φ7 |
1.80 |
测量范围
|
|

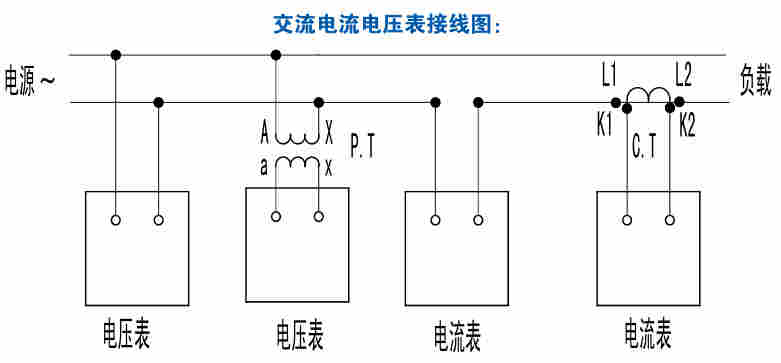

经电压互感器（PT）接入次级电压100V |
|
经电流互感器（CT）接入次级电流1A；5A |
||
|
V |
V |
KV |
A |
A |
KA |
|
0-50 |
|
0-3(3K/100V) |
0-0.5 |
0-10 |
0-1 |
|
0-75 |
|
0-3.6(3K/100V) |
0-1 |
0-20 |
0-1.5 |
|
0-100 |
|
0-7.2(3K/100V) |
0-2 |
0-30 |
0-2 |
|
0-150 |
0-220 |
或0-7.2(6K/100V) |
0-3 |
0-50 |
0-3 |
|
0-250 |
0-380 |
0-12(6K/100V) |
0-5 |
0-75 |
0-4 |
|
0-300 |
0-440 |
或0-12(10K/100V) |
0-10 |
0-100 |
0-5 |
|
0-450 |
|
0-18(15K/100V) |
0-20 |
0-150 |
0-6 |
|
0-500 |
|
0-42(35K/100V) |
|
0-200 |
0-7.5 |
|
0-600 |
|
|
|
0-300 |
0-10 |
|
|
|
|
|
0-400 |
|
|
|
|
|
|
0-600 |
|
|
|
|
|
|
0-750 |
|
|
|
|
|
|
0-800 |
|
