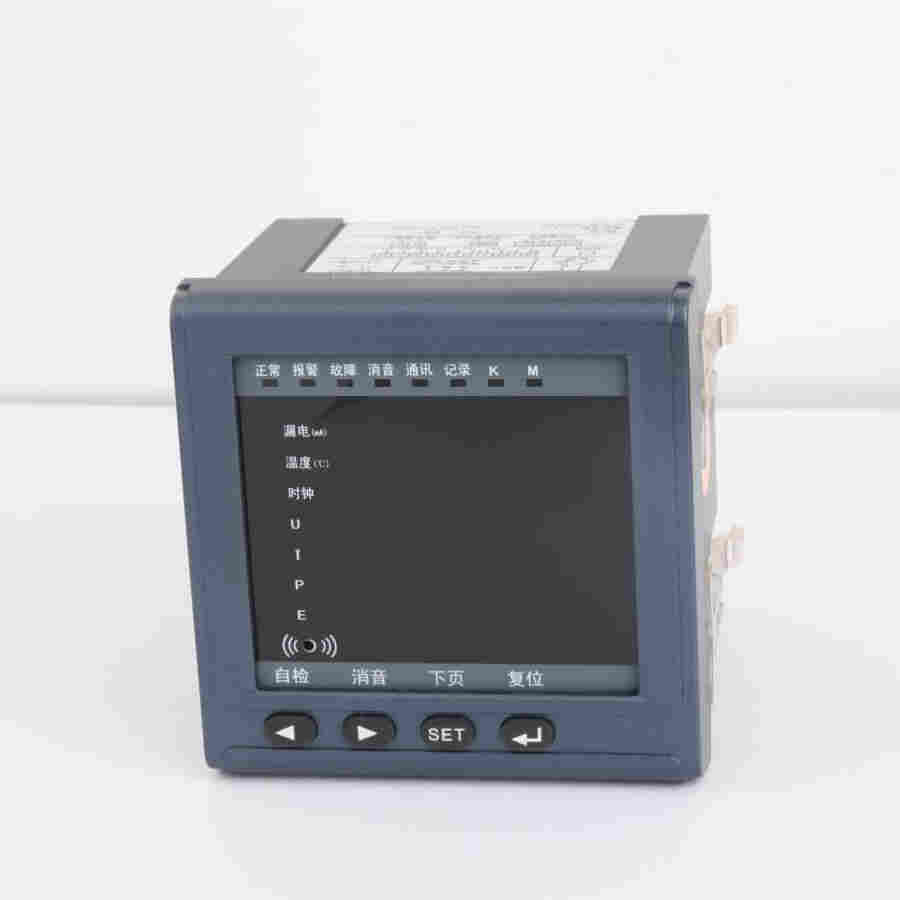

AP-EC/125A中文名
电气火灾监控探测器、漏电火灾监控等
外文名
Electrical fire monitoring detector
AP-EC/125A特点易操作，监控漏电、检测温度等
作用
防止电气火灾等
应用场所
工厂、公建项目等
学科
电气工程
当回路中发生漏电时，通过剩余电流互感器（LF）电流矢量和不为零，探测器（SCK）监测到实时剩余电流值。如果剩余电流值大于设定的保护值时，探测器发出声光信号，并可通过脱扣器（K）自动切断故障回路供电。探测器（SCK）通过温度传感器（PT）实时监测回路温度。当回路温度异常时，探测器（SCK）监测到温度值大于设定的保护值，探测器发出声光信号，并可通过脱扣器K自动切断保护线路电源，从而降低和减少电气火灾的发生，保障生命财产。电气火灾监控探测器可通过现场总线连接到电气火灾监控设备，实现多回路的集中监控。发生故障时，在漏电的故障点处和导体的连接处会局部产生异常的高温或电火花、电弧，这种电弧具有比较大的阻抗和压降，它了 故障电流的通过，从而使得电流保护器不能动作，而数百毫安的电弧所产生的局部高温可达2000℃以上，导致附近的高温烤燃着火从而引起了火灾。
》》》》》AP-EC/125A产品特性》》》》》
1、保护功能
电气火灾监控系统，它可以在线监测处电气设备在运行时存在的故障等可能引起的火灾的不正常的情况，发出声光报警，并且控制断路器的脱扣器，使之实现供电线路发生的短路、缺相、过电流、过电压及恶意用电等情况进行保护报警。
2、整定值可调整
电气火灾监控系统中的探测器采用微处理器，其灵活性好、一致性好、调节范围宽、可以在很宽的范围内进行整定值的设定，实现上下级的配合。
3、可操作性
电气火灾监控设备具有易操作性，操作者可以通过按键进行设定，同时可以通过控制器的 LCD/LED 显示器观察供电参数以了解运行的情况。
电气火灾监控系统的主控制计算机具有很好的人机界面，操作者可通过计算机的 CRT 显示器观察以图形界面显示的供电系统的运行情况，并以各种不同颜色来区别不同的工作状态，人机对话功能强、易于工作人员使用。
4、显示和记录功能
当电气火灾监控设备检测到实际所测数值过或低于设定的整定值时，显示页面会自动显示报警或跳闸原因，并且可在显示页面中查询报警时间和检测的实际数值。方便了操作人员了解故障原因，并及时解决问题。
|
电气火灾探测器 |
规格 |
型号 |
功能 |
|
|
1通道电气火灾监控器 |
SWFA-R4/1 |
单通道漏电监控 |
|
|
2通道电气火灾监控器 |
SWFA-R4/2 |
双通道漏电/温度组合 |
|
|
3通道电气火灾监控器 |
SWFA-R4/3 |
三通道漏电/温度组合 |
|
|
4通道电气火灾监控器 |
SWFA-R4/4 |
四通道漏电/温度组合 |
|
分体式电气火灾探测器 |
5通道电气火灾监控器 |
SWFA-R4/5 |
五通道漏电/温度组合 |
|
|
6通道电气火灾监控器 |
SWFA-R4/6 |
六通道漏电/温度组合 |
|
|
7通道电气火灾监控器 |
SWFA-R4/7 |
七通道漏电/温度组合 |
|
|
8通道电气火灾监控器 |
SWFA-R4/8 |
八通道漏电/温度组合 |
|
|
9通道电气火灾监控器 |
SWFA-R4/9 |
九通道漏电/温度组合 |
|
|
10通道电气火灾监控器 |
SWFA-R4/10 |
十通道漏电/温度组合 |
