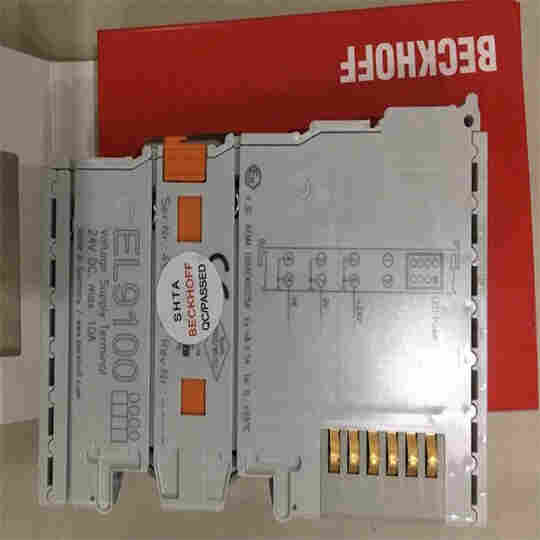

德国BECKH0FF模块EL3152
AVENTICS 1824210183
REXROTH 1824210220
REXROTH 1824210221
AVENTICS 1824210223
REXROTH 1824210235
AVENTICS 1824210243
AVENTICS 1824210294
REXROTH 1824210352
AVENTICS 1824810243
FESTO 18262 CPV14-GE-FB-8
AVENTICS 1827000003
BOSCH 1827000004
AVENTICS 1827000031
REXROTH 1827001446
AVENTICS 1827001493
REXROTH 1827002305
REXROTH 1827004820
REXROTH 1827009164
REXROTH 1827009337
AVENTICS 1827009569
REXROTH 1827020049
AVENTICS 1827231010
BOSCH 1827231016
REXROTH 1827231017
REXROTH 1827231030
REXROTH 1827231060
REXROTH 1827414304
REXROTH 1827414808的3米连接线插座
REXROTH 1827414808 为R422102730
REXROTH 1827414808 R422102730
AVENTICS 1829207031
REXROTH 1829207049
REXROTH 1829207049 滤芯
EL3051, EL3052, EL3151, EL3152 | 1-, 2-通道模拟量电源端子模块，4…20 mA, 单端，12/16 位
EL3051、EL3052、EL3151 和 EL3152 模拟量输入端子模块用于给现场测量传感器供电，并将模拟量测量信号在电隔离的状态下传送到自动化设备。端子模块通过电源触点为传感器供电。电源触点既可以标准方式供电，也可通过电源端子模块（EL9xxx）以电气隔离的形式供电。输入电子电路与电源触点的供电电压分离。所有输入端的基准电位为 0 V 电源触点。每个 EtherCAT 端子模块都有一个 LED 用来指示其信号状态。故障 LED 指示过载和断线状态。
输入点数 1 (单端) 2 (单端) 1 (单端) 2 (单端)
电源 通过 E-bus 供电
信号电流 4…20 mA
分布式时钟 yes
内部阻抗 < 85 Ω < 85 Ω 33 Ω 典型值 + 二极管电压 33 Ω 典型值 + 二极管电压
输入滤波极限频率 1 kHz 1 kHz 10 kHz 10 kHz
转换时间 ~ 500 µs ~ 500 µs ~ 40 µs ~ 60 µs (快速模式下 ~ 40 µs)
Resolution 12 bits 12 bits 16 bit (incl. sign) 16 bit (incl. sign)
测量误 < ±0.3 % (满量)
浪涌电压保护 30 V Z大 30 V Z大 35 V Z大 35 V Z大
电气隔离 500 Vrms (E-bus/信号电压)
E-bus 电流消耗 典型值 180 mA
过程映像中的位宽 1 x 16 位输入 1 x 8 位状态 2 x 16 位输入 2 x 8 位状态 1 x 16 位输入 1 x 8 位状态 2 x 16 位输入 2 x 8 位状态
重量 约 55 g
