CRQBS40-90C产品资料及其特点：
摆动?旋转型气缸
SELEX摆动气缸叶片型
型号RV3※
耐久性优异，可配备开关。扭矩规格丰富的叶片型摆动气缸。
【系列充实】
小型SELEX摆动气缸新增摆动角度270°型，装置设计的自由度更高。
【高扭矩、省空间】
小型SELEX摆动气缸新增双叶片型，实现了高扭矩、省空间。
【使用方便的摆动起点】
摆动起点可选择45°、90°，安装更方便。（尺寸30以上、摆动角度270°除外）
【系列中新增摆动角度可变型】
新增了利用挡块和微调螺钉，可从30°起在*摆动角度范围内自由设定角度的角度调整型，有助于实现机械装置的高精度化。（尺寸1及50以上除外）
【可高温使用】
使用通过空气干燥机抑制了空气湿度的干燥空气时，可在?5?80℃的环境温度范围内使用。（带开关、尺寸30以上除外）
RV3S 小型?标准型单叶片 0.12～3.19 [N?M] 90, 180, 270
RV3D 小型?标准型双叶片 0.27～7.7 [N?M] 90
RV3SV 小型?带阀单叶片?单电控 0.98～3.19 [N?M] 90, 180, 270
RV3SW 小型?带阀单叶片?双电控 0.98～3.19 [N?M] 90, 180, 270
RV3DV 小型?带阀双叶片?单电控 2.11～7.7 [N?M] 90
RV3DW 小型?带阀双叶片?双电控 2.11～7.7 [N?M] 90

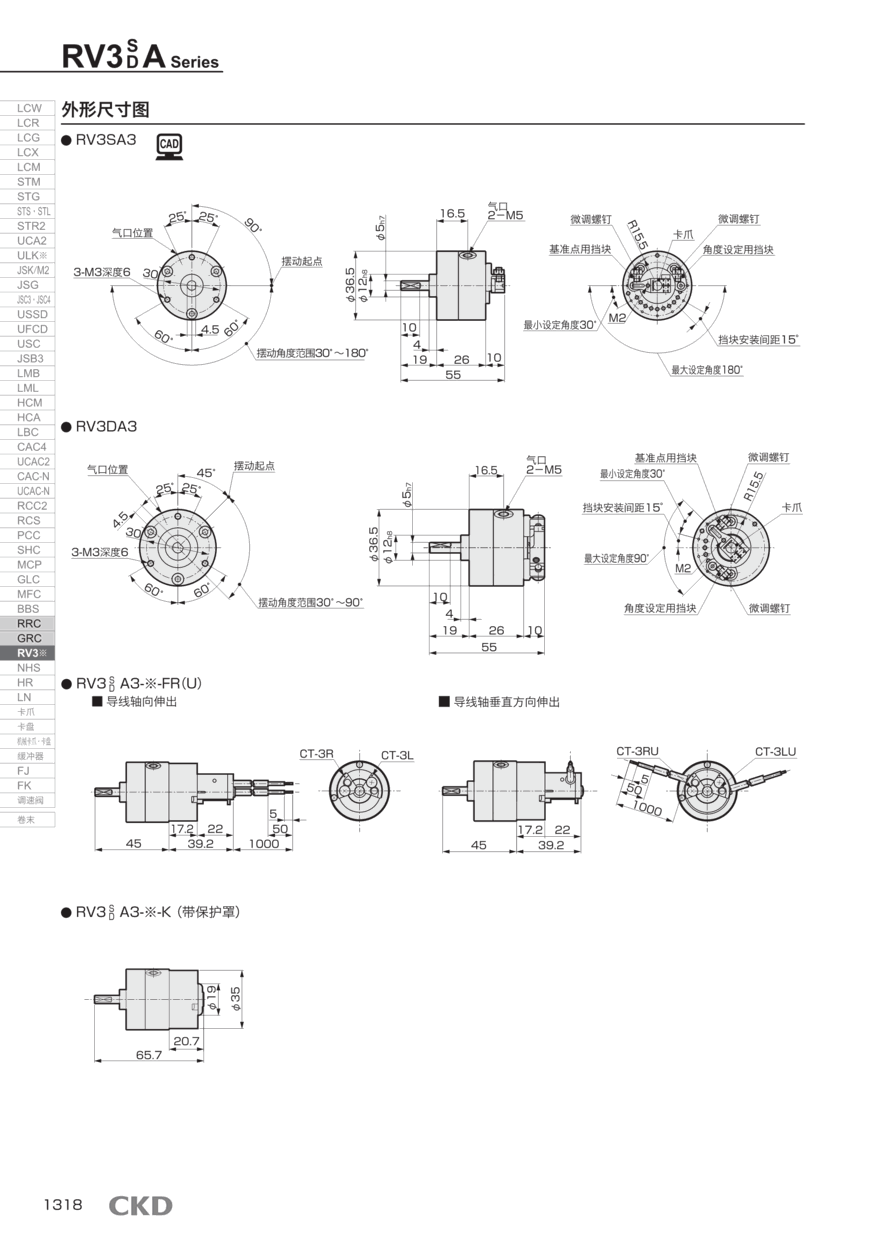

RV3SA 小型?角度可变型单叶片 0.31～3.19 [N?M] 180, 270
RV3DA 小型?角度可变型双叶片 0.71～7.70 [N?M] 90
RV3S 大型?标准型单叶片 4.7～102 [N?M] 90, 180, 270, 280
RV3D 大型?标准型双叶片 10.1～206 [N?M] 90, 100
RV3SV 大型?带阀单叶片?单电控 4.7～27.9 [N?M] 90, 180, 270, 280
RV3SW 大型?带阀单叶片?双电控 4.7～27.9 [N?M] 90, 180, 270, 280
RV3DV 大型?带阀双叶片?单电控 10.1～66.6 [N?M] 90, 100
RV3DW 大型?带阀双叶片?双电控 10.1～66.6 [N?M] 90, 100
RV3SＨ 大型?低油压型单叶片 4.7～102 [N?M] 90, 180, 270, 280
RV3DＨ 大型?低油压型双叶片 10.1～206 [N?M] 90, 100
RVC 缓冲器 - 90, 100, 180, 270, 280
保养CRQBS40-90C气缸
4.1定期检查
1)为了保证气缸在*状态下使用，请每年进行1~ 2次的定期检查。
2) 检查项目
(1)活塞杆前端金属零件.支承件安装用螺钉及螺母是否松动。
(2)工作状态是否顺畅。
(3)活塞速度周期的变化。
(4)外部及内部泄露。
(5) 活塞杆的损伤及变形。
(6)行程是否异常。
确认以上内容、发现异常请参照“5故障和对策”。并且有松动时请拧紧。。
CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品CRQBS40-90C的选型资料和配置方式:
CKD 已宣布推出并支持新的 DPC 系列英寸系列紧凑型“煎饼”气缸——专为狭小空间设计的高力短行程气缸。这些长寿命气缸有两种版本可供选择 - 用于新机器的 DPCA 和用于维护、修理和操作 (MRO) 应用的 DPCB，与其他制造商“直接”兼容。。
许多气缸包括 T 形槽或燕尾榫，它们很容易接受兼容的位置开关以进行行程结束感测。
两种广泛使用的位置传感器或开关类型是经济型机械簧片开关和霍尔效应传感器。后者是一个可靠的选择，因为它们没有移动部件，还可能包括 LED 来指示操作状态和故障，尽管它们表现出很小的电流泄漏，可能会导致某些设置出现问题。这两种类型还要求内部活塞具有磁性，以便接合开关并关闭电路。。
尼克森的线性保持/锁定装置补充了气缸和导杆，用于在断电/急停情况下保持。
如果电路中存在元件故障，气缸停止方法应始终包括冗余，例如机械锁。气动回路内滞留的压力存在潜在的安全隐患，因此回路设计必须考虑滞留能量的受控释放。这种被捕获的能量可能会产生意外运动、活塞杆弹出或顺序错误配合，从而导致损坏或危险。使用重力——有时气缸会逆重力升起，有时可以利用重力为缩回行程提供力。。
