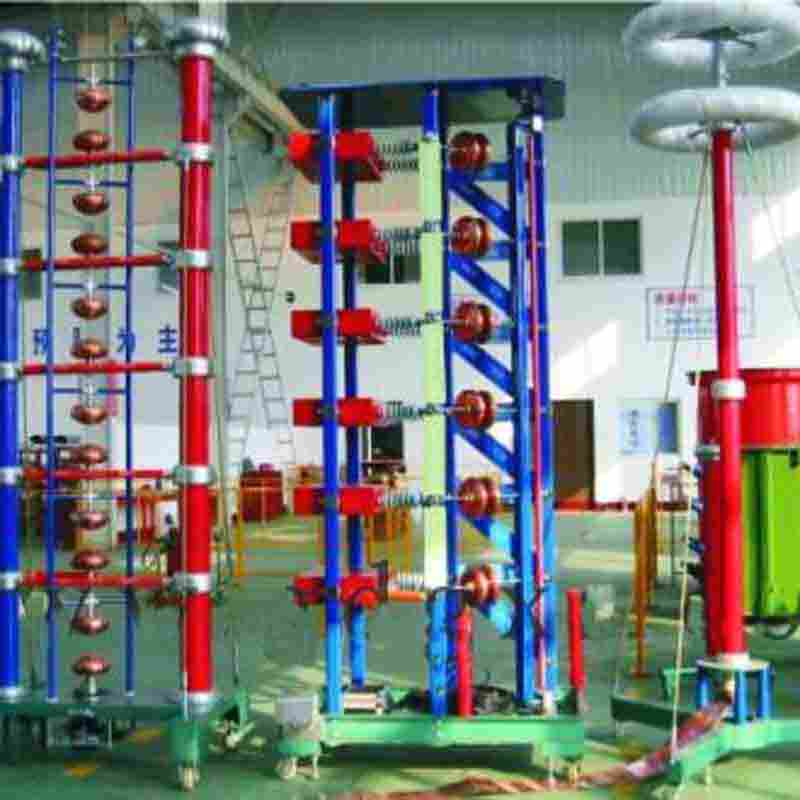

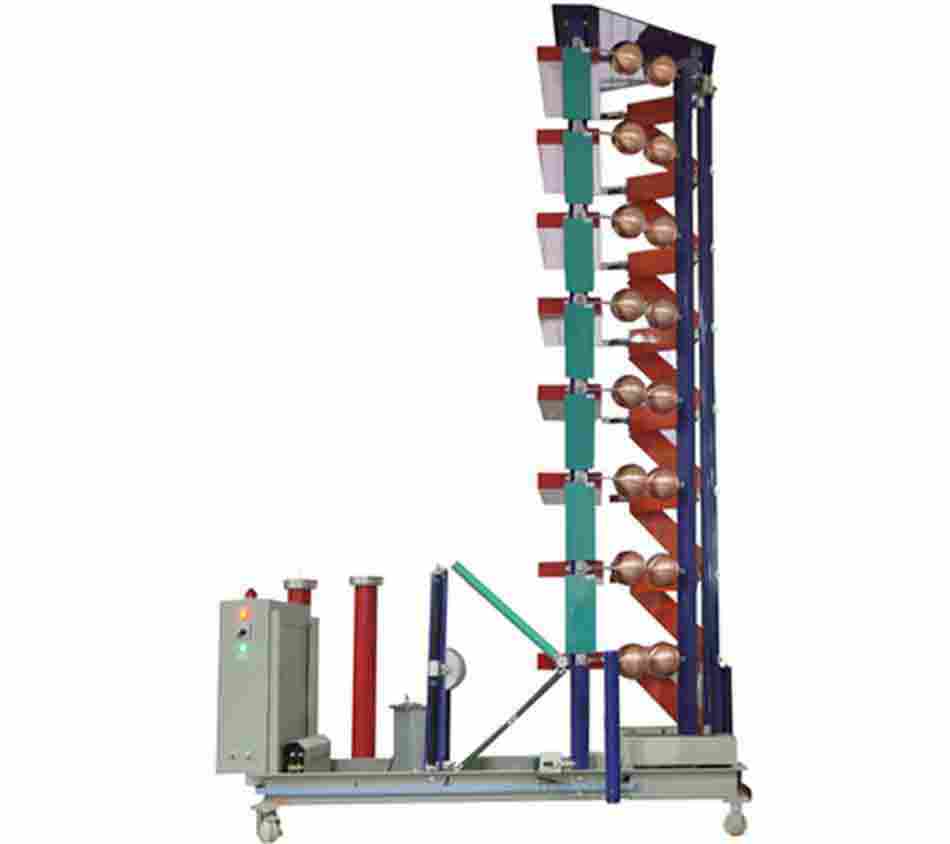

HNCJ-300雷电冲击电压发生器
一、概述
冲击测试系统系应用于诸如电力变压器、比成器、高压开关及电力电缆等高压器材的冲击电压试验。此种测试系依据相关的国际标准规范执行全波（full）或截断（chopped） 的闪电突波（L.I）。
二、成套装置的组成
HN- 400kV/20kJ冲击电压发生的本体 1台
HN-±100kV直流冲电装置 1台
HN- 400KV低阻尼电容分压器 1台
HN-400智能控制系统 1台
HN-400数字测量及分析系统 1台
HN-400多间隙截断装置 1台
HN- 冲击分流器 1套
HN- 400kV/2500pF 负荷电容器 1台
HN-±400kV 陡化装置 1台
HN-400kV 电阻分压器 1台
三、系统主要技术参数
额定电压: ±400kV
额定能量: 20kJ
额定冲击电容量： 250.0nF
额定充电电压 ±100kV
级数: 4 级
级电容量: 1.0μF/100kV
级能量: 5.0kJ
波形:标准雷电波: 1.2/50μS 效率: 85% (1.2±30%/50±20%us )
截波时间: 2–6μS
标准操作： 250±20%/2500±60%μS
截波延时 2~6μS
陡波 T1 =0.2~0.5μ/ T2≥ 20μs / 陡度 ≥ 2500kV/μS
四、环境状态
海拔高度* 1000 m
海拔高度每增加100m，电压额定必须降低 1 %
高压组件操作温度范围 3oC～+ 45 oC
高压组件相对湿度（非凝结状态） ≦ 95 %
电子组件操作温度范围 10oC～+ 45 oC
电子组件相对湿度（非凝结状态） ≦ 80 %
所有组件储存及运输温度范围 20oC～+ 60 oC
耐震能力 8级烈度
接地电阻 ＜0.3Ω
五、遵循标准
GB/T.311.1-1997 高压输变电设备的绝缘与配合
GB/T 16927.1-1997 高电压试验技术 *部分 一般试验要求
GB/T 16927.2-1997 电压试验技术 第二部分 测量系统
GB/T 16896.1-1997 高电压冲击试验用数字记录仪
GB813-89 冲击试验用于示波器及峰值电压表
GB7449 电力变压器和电抗器雷电冲击和操作冲击试验导则
ZBF 24001 冲击电压试验实施细则
六、设备技术特点
6.1 HN-400智能控制系统
HN-400冲击电压测量与程控系统是本公司*研制出的可编程控系统。它包括冲击电压发生器程序自动控制和冲击信号测量自动分析两部分组成。冲击电压发生器程序自动控制部分是以日本*公司OMRON的可编程控系统PLC（PROGRAMMABLE LOGIC CONTROL）作为开发主机，是国内冲击设备控制台的换代或替代产品。系统采用多种隔离保护措施，比如光电隔离、相序保护、自动接地、过压过流保护等，真正地实现设备运行在安全的抗干扰环境中，有效地提高了程控系统的可靠性和安全性。同时，系统在模拟量数字处理过程中采用了恒流充电技术和高速、高分辨率、高精度的OMRON转换模块，提高程控精度和回应。程控系统用OMRON的触摸屏或者流行组态软件开发的人机对话接口（HMI）美观简洁，易于操作。
6.1.1程控与操作
充电电压
*充电电压 99.9kV（根据系统要求可以分级调整）
电压调节精度 0.1kV
充电电压的不稳定度 ≤ ±1%
充电电压的不重复性 ≤ ±1%
充电电压的不确定度 ≤ ±1%
充电速度
充电速度快慢可分文件选择。
触发脉冲延时
延时触发 3s
截波延时范围 2.0~6.0s
精度调节 0.2s
脉冲点火脉冲电压 > 15kV
冲击次数设定
设定范围 0~99次
调节精度 1次
6.1.2 程控系统功能
本部分主要是控制冲击电压发生器的操作，手动或自动完成充放电过程，真正实现智慧化操作。
充电控制功能
系统采用恒流充电。
根据试验要求，调节充电电压、充电时间、延时时间，能够手动或者自动控制电压发生器的充电过程。采用自动控制方式充电时，根据设定值，自动充电并稳定在充电电压值上，延时3秒报警触发。充电电压的重复性和稳定度很好。
动作控制
本体球距大小能够自动跟踪设定充电电压值，也可手动控制调节球距大小。本体球距值在触摸屏或组态软件中有显示。
截波球距大小能够自动跟踪设定充电电压值，也可手动控制调节球距大小。截波球距值在触摸屏或组态软件中有显示。
可控制本体自动接地、充电极性切换、充电次数设定等功能。
手动/自动控制。
触发控制
系统能够手动、自动或报警触发冲击电压发生器点火。触发点火信号可以独立延时。
安全联锁控制
系统具有报警系统、自动接地、过流过压和相序保护功能
紧急停止功能。
具有故障应急处理功能
