华能冲击击穿电压 冲击电压发生器的应用场景试验说明 冲击电压发生器的应用场景为估算U10，可采用每级不过7次冲击，至少8个有效电压级的升降法。多球载波装置 型号： HN400kV额定电压： 400kV截波电容：400pF球隙形式： 200mm直径半球间隙触发方式：三电极放电触发（采用高性能脉冲放大器输出15kV，100ns触发脉冲）时延方式： 2～6us时延可调的电子延时电路提供截波触发脉冲截波分散性：截波时间标准偏差小于0.1μs结构方式：移动式，电动球隙调节。

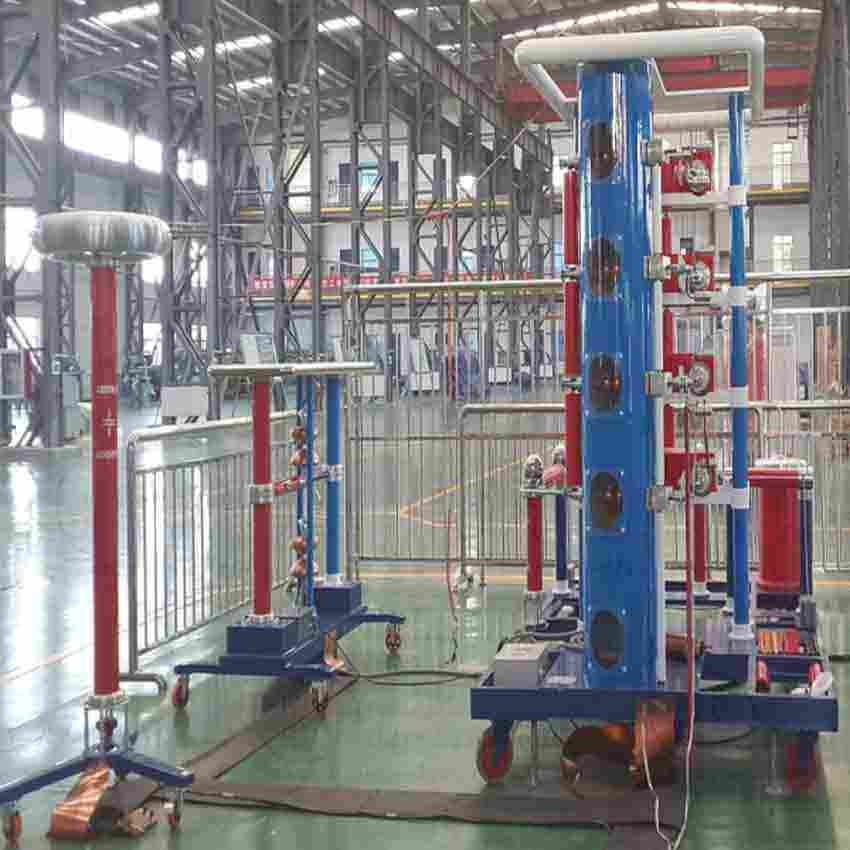

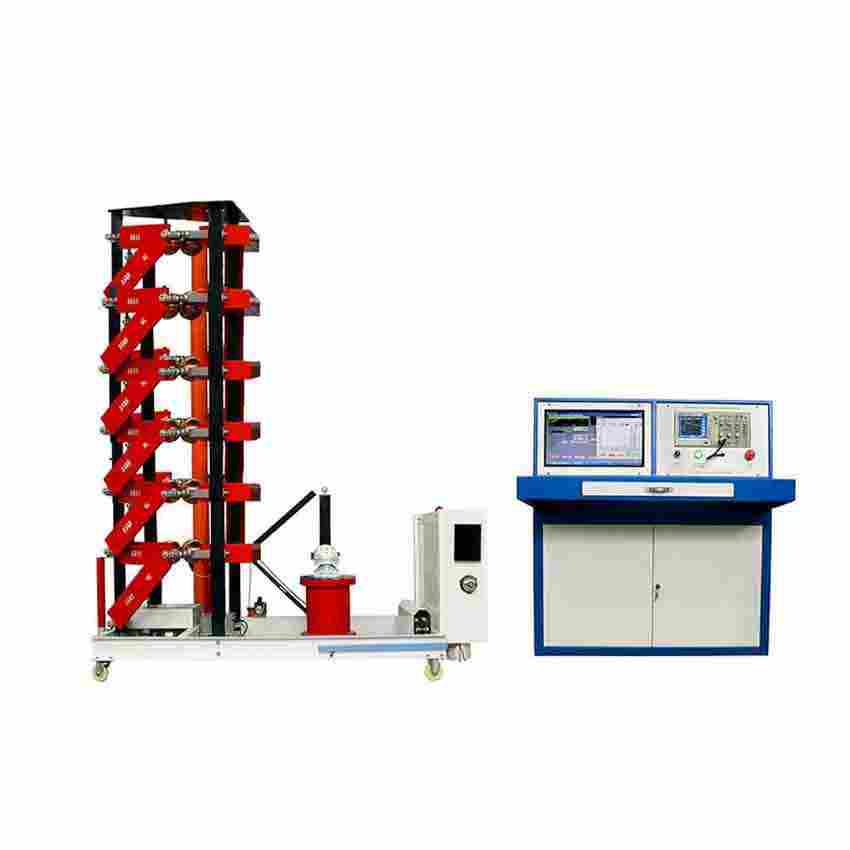

HNCJ-300雷电冲击电压发生器
一、概述
雷电冲击测试系统系应用于诸如电力变压器、比成器、高压开关及电力电缆等高压器材的冲击电压试验。此种测试系依据相关的国际标准规范执行全波（full）或截断（chopped） 的闪电突波（L.I）。qdhnyjdq818
二、成套装置的组成
HN- 400kV/20kJ冲击电压发生的本体 1台
HN-±100kV直流冲电装置 1台
HN- 400KV低阻尼电容分压器 1台
HN-400智能控制系统 1台
HN-400数字测量及分析系统 1台
HN-400多间隙截断装置 1台
HN- 冲击分流器 1套
HN- 400kV/2500pF 负荷电容器 1台
HN-±400kV 陡化装置 1台
HN-400kV 电阻分压器 1台
三、系统主要技术参数
额定电压: ±400kV
额定能量: 20kJ
额定冲击电容量： 250.0nF
额定充电电压 ±100kV
级数: 4 级
级电容量: 1.0μF/100kV
级能量: 5.0kJ
波形:标准雷电波: 1.2/50μS 效率: 85% (1.2±30%/50±20%us )
截波时间: 2–6μS
标准操作： 250±20%/2500±60%μS
截波延时 2~6μS
陡波 T1 =0.2~0.5μ/ T2≥ 20μs / 陡度 ≥ 2500kV/μS
采用冲击电压发生器进行冲击电压耐受电压试验，试验程序冲击电压试验的试验程序与试品性质有关，由有关规定应采用哪一种程序，在程序A、B和C中，施加到试品上的电压仅仅是规定的耐受值，而在程序D中，必须施加几个电压等级。
按GB/T76927.1-1999的规定，试验时采用的标准波形为：a、雷电冲击全波：1.2/50usb、雷电冲击截波：截断时间2--6us，过零系数不大于0.3，注：以上的容许偏差为规定值与测量值之间的容许偏差，不是指测量误差。
六、设备技术特点
6.1 HN-400智能控制系统
HN-400冲击电压测量与程控系统是本公司*研制出的可编程控系统。它包括冲击电压发生器程序自动控制和冲击信号测量自动分析两部分组成。冲击电压发生器程序自动控制部分是以日本*公司OMRON的可编程控系统PLC（PROGRAMMABLE LOGIC CONTROL）作为开发主机，是国内冲击设备控制台的换代或替代产品。系统采用多种隔离保护措施，比如光电隔离、相序保护、自动接地、过压过流保护等，真正地实现设备运行在安全的抗干扰环境中，有效地提高了程控系统的可靠性和安全性。同时，系统在模拟量数字处理过程中采用了恒流充电技术和高速、高分辨率、高精度的OMRON转换模块，提高程控精度和回应。程控系统用OMRON的触摸屏或者流行组态软件开发的人机对话接口（HMI）美观简洁，易于操作。
6.1.1程控与操作
充电电压
*充电电压 99.9kV（根据系统要求可以分级调整）
电压调节精度 0.1kV
充电电压的不稳定度 ≤ ±1%
充电电压的不重复性 ≤ ±1%
充电电压的不确定度 ≤ ±1%
充电速度
充电速度快慢可分文件选择。
触发脉冲延时
延时触发 3s
截波延时范围 2.0~6.0s
精度调节 0.2s
脉冲点火脉冲电压 > 15kV
冲击次数设定
设定范围 0~99次
调节精度 1次
6.1.2 程控系统功能
本部分主要是控制冲击电压发生器的操作，手动或自动完成充放电过程，真正实现智慧化操作。
充电控制功能
系统采用恒流充电。
根据试验要求，调节充电电压、充电时间、延时时间，能够手动或者自动控制电压发生器的充电过程。采用自动控制方式充电时，根据设定值，自动充电并稳定在充电电压值上，延时3秒报警触发。充电电压的重复性和稳定度很好。
动作控制
本体球距大小能够自动跟踪设定充电电压值，也可手动控制调节球距大小。本体球距值在触摸屏或组态软件中有显示。
截波球距大小能够自动跟踪设定充电电压值，也可手动控制调节球距大小。截波球距值在触摸屏或组态软件中有显示。
可控制本体自动接地、充电极性切换、充电次数设定等功能。
手动/自动控制。
触发控制
系统能够手动、自动或报警触发冲击电压发生器点火。触发点火信号可以独立延时。
安全联锁控制
系统具有报警系统、自动接地、过流过压和相序保护功能
紧急停止功能。
具有故障应急处理功能
具有可调时延的截波触发脉冲，并具有发生器点火触发的反馈系统。华能冲击击穿电压 冲击电压发生器的应用场景试验说明全波是具有一定极性的非周期性脉冲电压波，其波前部分的电压上升很快，到达峰值后再缓慢地降到零。HN-2008全自动控制系统以可编程控制器为核心器件， 因而控制器的体积非常小巧，控制器可实现手动控制和自动控制。
