200KV直流耐压设备仪器试验步骤 直流高压发生器是干什么用的 在极不稳定均匀的电场中，气体的击穿产生电压与电极所带电荷的极性有很大的关系。因此，新手在操作直流高压发生器时必须注意以下几个事项：无论企业采购的是公司设备，使用前，都要先看说明书，了解相关设备的工作基本原理和操作系统流程；试验研究前*行检查控制直流系统高压发生器控制箱、倍压筒和被试品的接地线是否接好，直流高压发生器试验回路接地线应按设计说明书所示一点就是接地:在将两个明显的断开点添加到验证器中，在替换样品和接线时，工作电源断开连接；直流高压在200KV及以上时，尽管通过试验研究人员穿绝缘鞋且处在一个安全工作距离以外其他区域，但由于高压直流离子具有空间电场主要分布的影响，会使我们几个邻近站立的体上带有不同的直流电位，试验管理人员可以不要互相握手或用手接触接地点等，否则可能会有一些轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人体造成伤害；直流高压发生器对大容性被试品的放电应经100Q/V放电过程中电阻棒对被试品放电，放电时不能将放电棒立即进行接触试品，直流高压发生器应先将放电棒逐渐发展接近试品，至一定社会距离以及空气通过间隙可以开始出现游离放电有嘶嘶声，当无声音时可用放电棒接地端放电，后直接需要接上一个地线之间放电；试验设计完毕必须将接地线挂至高压系统输出端方可进行拆除过程中高压引线。
HNZGF-60-500/5直流高压发生器使用说明书
应用范围直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。升压方式：手动升压.
技术特点
ZGF-60/5型直流高压发生器。应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤0.5%。qdhnyjdq818增加了任意电压、电流下计时功能，及时间T1和分段计时T2功能。仪器增加了万年历和时间功能。机箱采用便携式机箱，携带方便。
采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。纹波系数≤1%。AI氧化锌避雷器和油浸式变压器测量功能。可以直接保存实验报告，精度≤0.5 %。保持手动0.75UDC1mA。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。误差≤1%全量程平滑调压，电压调节精度≤0.5%，稳定度≤0.5%，电压电流误差≤0.5%±1个字带有时间T1和分段计时T2，及任意电压、电流下计时功能。仪器增加了万年历和时间功能。若需再次升压，按下绿色按钮即可。许多测试人员对为什么他们通过增加直流负高压来测试直流高压发电机有疑问。
主要技术性能及规格及工作方法：
技术参数 60/2/3 120/2/3 60/5 120/5
输出电压 (kV) 60 120 60 120
输出电流 (mA) 2/3 2/3 5 5
输出功率 (W) 120/180 240/360 300 600
充电电流 (mA) 3/4.5 3/4.5 7.5 7.5
控制箱重量(kg) 11.6 13 16 17.6
倍压筒重量(kg) 2.3 3.6 5.8 6.3
电压测量误差 ±0.5%(满度)±1个字
电流测量误差 ±0.5%(满度)±1个字
过压整定误差 AI技术设定过压保护和过流保护. 误差≤0.5%
0.75切换误差 高精度0.75UDC-1mA单触按钮（精度≤0.5％）
*适合氧化锌避雷器试验
波纹系数 ≤0.5%
工作方式 间断使用：额定负载30分钟
1.1倍额定电压使用：10分钟
工作环境 温度：-10℃～+40℃
相对湿度：室温为25℃时不大于85％（无凝露）
海拔高度：1500米以下
带电容负荷 被试品电容量无限制直流高压发生器试验接线图如下：将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。直流高压发生器接通电源开关，红灯亮，电源接通。

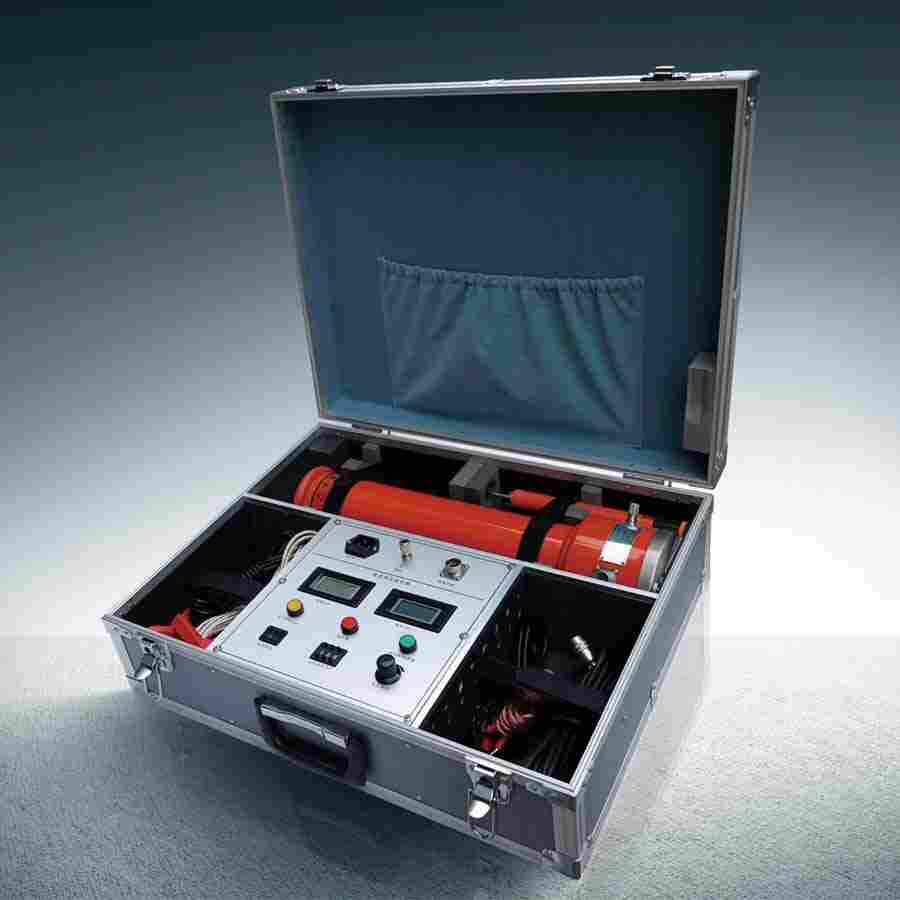

结构特点 电气绝缘倍压筒
1 .将倍压筒取出放置到合适的安全位置，分别联接：地线、电缆线、电源线和放电棒线（如图一）。
2 . 注意事项：<1> 倍压筒、主机、被试品，必须接同一个接地点。
<2> 高压测试线必须悬空，严禁拖地。
<3> 做容性试品时必须联接限流电阻，防止反馈电流过大对设备和被试品造成损坏。
打开电源开关（电位器必须回零位），进入屏幕。
按面板“功能”键选择屏幕“直流高压发生器”，面板“启动/停止”
键进入。
直流高压发生器常见故障直流高压发生器注意事项试验前阅读说明书，严格按照说明书要求操作。
“IN”为有线实验方式，“IE”为无线方式。（本机仅支持有线方式请选择“IN”）。“ U 0118KV” 为试验电压按照试验要求可以进行设置。操作过程如下：
首先按面板“功能”按键选择“U 0118KV”然后按面板“启动/停止”进入，面板”功能“按键可以选择需要调整的电压位数，按面板“增大/计时”进行调整即可（电流设置方法与电压设置方法一样）。
设置完成后按面板“启动/停止”键退出设置模式。如果回到首页按“功能键”选择屏幕“退出”即可。如继续进行实验选择屏幕“启动”选项进入（图4）旋转面板电位器进行升压即可。
屏幕“T1”代表实验时间，“T2”为分段计时（在实验过程中按面板“增大/计时”键来计时某个时间段的实验情况，按面板“启动/停止”键退出分段计时）。“BU”为实验保护电压(*电压）。“R”为绝缘电阻值，可做参考使用。
（做氧化锌避雷器实验时，电流升到1mA后按面板“0.75UDC1mA存储”键电压自动降到75%及显示氧化锌避雷器的泄漏电流）
实验完成后可按“0.75UDC1mA存储”按键进行保存实验数据。退出按“启动/停止”即可。直流高压发生器接通AC220V电源开关，红灯亮，电源接通，按下绿色按钮，绿灯亮，高压通，可进行升压试验。
2 . 时钟设置
面板“功能”键选择屏幕“时钟设置”，面板“启动/停止”进入（图5）进行设置（设置方式和电压设置方法一样）。设置完成选择屏幕“退出”即可。直流高压发生器应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。
三 . 倍压筒说明
使用前应检查连接电缆不应有断路和短路现象，倍压筒不应有凝露现象。然后将倍压筒与控制箱用五芯电缆连接好，倍压筒和控制箱必须保持足够距离。用不小于2.5mm2的铜线将被试品、倍压筒和控制箱三者可靠接地，倍压筒高压输出端经微安表与被试品连接好。
（注1），到设定时间后仪器便自动切断输出并报警。如要终止试验，可按停止键或关掉电源来关闭输出。
三、操作步骤
控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
倍压筒底盘侧面有（四）五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将后盖旋下，换好后请将后盖旋紧，9v电池塑料封皮不能去掉。
注意：本设备微安表输出线有2条，其中1条是解决做氧化锌避雷器在开关柜体里面，防止试验高压对柜体放电时使用，1条是普通试验时使用，之，按标记使用。
4.1 使用前准备
4.1.1 直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
4.1.2 将倍压筒从机箱中取出放置到合适的安全位置，分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用接地线。
五、数显式直流高压微安表使用说明书
1.本表用于直流电压试验时在高压侧测量高压电气设备内绝缘泄漏电流值，量程为 0～1999.9 uA,（2mA型）0-19999（5mA型）允许*电流为20毫安。
2.本表原理为法拉第笼等电位屏蔽法测量，所有测量部件均处于金属球体的屏蔽内部。
3.直流高压试验器高压输出端经高压限流电阻接到该高压微安表，再经高压微安表的插头，屏蔽导线接到被试品。
4.为减少被试品高压线头裸露时的电晕离子电流对内绝缘泄漏电流的附加误差影响，建议用良好的绝缘将被试品高压接线处包起来。
5.该高压微安表内部采用9V干电池电源。高压引线插头插入后，内部电源接通，拔出时内部断电，为延长电池寿命建议在停止测量时尽可能断开电源。
6.电缆或高压电容器直流耐压试验时充电电流值可过本表额定2毫安小于20毫安时本表不会损坏。
7.试品直流高压实验完毕后，用直流高压试验放电棒在微安表外壳处放电。
注意：放电棒不得直接接触及高压直流放电，应保持一段距离，待放电棒*初产生电晕放电，被试品上电压逐步下降20%试验电压时，再将放电棒触及微安表外壳放电。*将放电棒接地端地线直接挂在被试品上。
8.特别注意不准将地线直接在高压微安表外壳上直接放电，以免强大的冲击放电电流引起高压微安表损坏。直流高压发生器在有电场干扰环境试验时(如变电站内)，试验设备和被试品之间使用屏蔽线连接。使用直流高压发生器对被测材料加压时，被测材料上的电流不会瞬间达到稳定值，而是有一个衰减过程。
六、关于双节倍压筒使用
理论上交流或直流高压试验回路内均应设置限流电阻R（见图9），其目的是当试品C x回路放电或击穿时起限制电流作用，不至于在高压短路时损坏试验设备。但在具体实践中，由于种种原因而不用限流电阻。为此我公司在设计产品时，考虑了当不用限流电阻时，如果高压引线跌落入地不会损坏DSZF试验器。另外设计了安装极为方便的限流电阻。为此对限流电阻使用提出以下建议：
1、 我公司生产的产品对氧化锌避雷器、普通阀式避雷器高压开关和电力变压器等电力设备进行直流高压试验时，可以不用限流电阻。
2、 电力电缆试验时应在高压回路内串接限流电阻（只要将配套的限流电阻拧至倍压筒顶部高压输出螺栓上即可）。
七、放电棒的使用
1、放电棒不得直接接触及高压直流放电，应保持一段距离，待放电棒*初产生电晕放电，被试品上电压逐步下降20%试验电压时，再将放电棒触及微安表外壳放电。*将放电棒接地端地线直接挂在被试品上。
2、特别注意不准将地线直接在高压微安表外壳上直接放电，以免强大的冲击放电电流引起高压微安表损坏
备注：现所有倍压筒已内置限流电阻，做实验只需接微安表即可。
如果高压屏蔽微安表上显示“LOW BAT”时，请更换9V电池，避免测量误差。打开直流高压发生器的电源开关后，直流高压发生器电源指示绿灯闪烁并同时伴有蜂鸣声。直流高压发生器试验结束后，需观察直流高压发生器控制箱上的电压表电压数在逐步下降跌落，直流高压发生器当电压表下降到较低的电压，一般在5Kv~15Kv左右，方可用放电棒去逐步移向试品附近，先通过间隙空气游离放电，此时可听到嘶嘶的声音，电压降至1KV以下时，再用放电棒去碰试品，*终将试品直接接地放电。
