LDM50激光测径仪
一 概述:
LDM25/LDM50激光测径仪（电缆测径仪）是采用激光扫描原理进行非接触在线测量的高精度测控装置，主要应用于各种电线、电缆、管材的生产线中，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到控制外径的目的。也可应用于加工工件的外径和尺寸测量。配以辅助装置可用于各种回转体的锥度、圆度、轴向跳动等的测量。
型号 LDM50

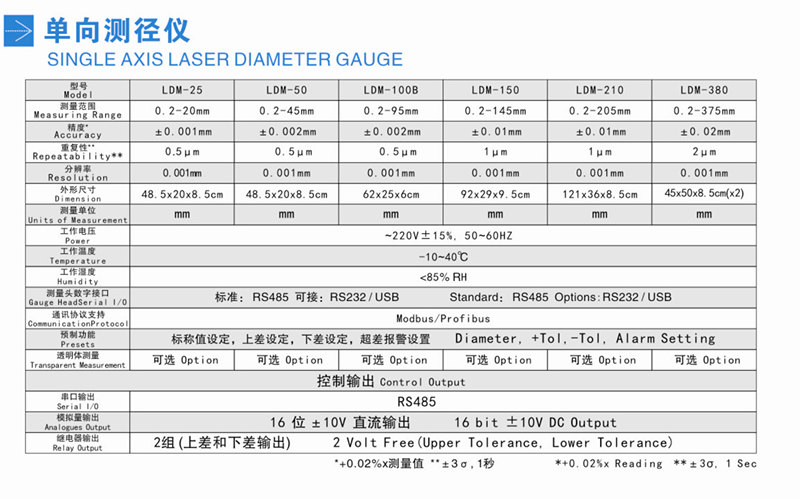

二 产品型号及性能指标：
产品名称 | 型号 | 测量范围 | 分辨率 | 重复性 | 非线性 | 备注 |
激光测径仪 | LDM25 | 0.1-25mm | 0.001 | 0.001 | 0.005 | 单向测量，稳定可靠；用于胶辊、胶管、玻璃管、轴、电缆检测等。 |
LDM50 | 0.2-50mm | 0.001 | 0.002 | 0.01 |
LDM25准确度: ±0.02%×读数(Reading)±0.001mm
LDM50准确度: ±0.02%×读数(Reading)±0.002mm
备注:如需测量透明体可采用我公司LDM25T、LDM50T的激光透明管测径仪.
激光测径仪测量头
测量方式：激光扫描法
激光器：红色可视半导体激光器
激光器输出功率：〈2mW
工作电压：～220V±15％ 50--60Hz
工作温度：－10～40℃
环境湿度：<85％RH
工作方式：连续
耗 电：<30W
外形尺寸：
测量头(不含支架):461mm(长)X80mm(宽)X200mm(高)
支架:350X200X(700-1000)mm
测量位置中心高:900-1200mm可调
特点：
适用于金属线材、玻璃管、胶管、电线电缆等
可连接PLC、工控机、控制器、可连接大屏幕显示器
可配PROFIBUS-DP和MODBUS转换器与PLC、工控机连接
可配远程控制器DDC-2、DDC-3、DDC-5，对挤出机和牵引机进行自动反馈控制，使外径控制在公差范围内，提高产品质量，降低消耗。
