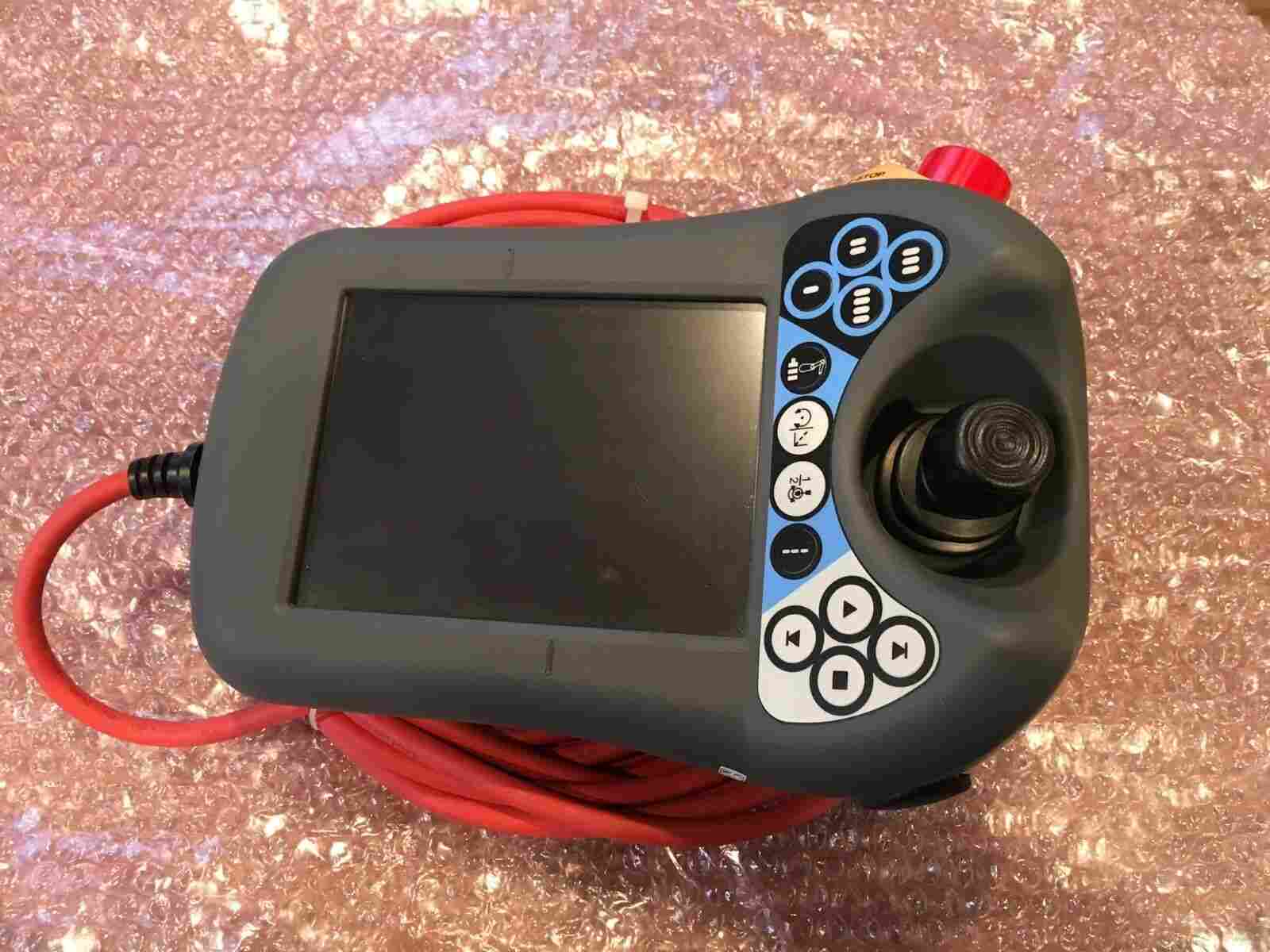

3HAC15433-1

3HAC15433-1产品介绍ABB
3HAC15433-1由厦门雄霸电子商务有限公司供应,我司是一家从事全球工控产品的贸易商 ,优势供应大型DCS系统备件、进口工业机器人备件、大型伺服系统电机驱动器、变频器、电机等各类PLC、DCS工控备件。  主营：AB,ABB，福克斯波罗,英维思,GE,力士乐,科尔摩根,霍尼韦尔,罗克韦尔,ELAU,ZYGO,本特利,艾默生,黑马,摩托罗拉,EPRO,ProSoft,伍德沃德,日立等等。我们以优惠的诚信价格、稳定可靠的进口产品,为您企业的飞速发展献上抱诚守真的服务。



现场调试工作主要是检查使用系统软件，并对应用软件进行组态确认和功能测试。

1、  通电前的检查

电缆绝缘电阻符合要求(大于5M欧)，查看电缆绝缘电阻测试记录，必要时抽查实测。

核对所有电源线、信号线、通讯总线应连接无误。

控制站、操作台、工程师站等各机框内插卡、适配器及其接口的型号、位置正确无误。

各插卡予设定旋钮位置正确。

扣电源单元及插卡上电源开关均处于“OFF”位置，所有保险丝完好无损。

机柜内所有连接螺钉均应牢固、无松动。

接地系统接地电阻测试：

l从控制室接地板上拆除“MG”、“CG”接地母线，用接地电阻测试仪分别测量基接地电阻，应符合设计要求(小于10欧)。

l用万用表检查各机柜接地汇流排是否分别与“MG”、“CG”接地板插通。

l测量“MG”、“CG”间绝缘电阻应符合GBJ93-86规范要求(大于5M欧)。

UPS电源测试：

l检查电源盘内和电源开关均处于“OFF”位置。

l由电气人员将UPS投运，测量送至仪表电源盘主电源开关前电压应为220VAC±10%，50Hz±2%。

l由电气人员作UPS不间断试验。(满负荷投用后，重复此项试验，蓄电池供电时间应不小于30分钟)

2、通电试验

逐个地将各机柜、操作台进行以下通电试验：

l将电源盘内去机柜电源开关置于“ON”位置用数字万用表检查机柜主电源开关前电压，应为220±22VAC。

l确认机柜内各卡件(除电源卡件外)已拔离卡座，然后依次将机柜主电源开关、电源单元、电源卡件上电源开关置于“ON”，用数字电压表测量各直流电压输出，应符合厂商说明书要求(5.1±0.02V、-12±0.3V、12±0.3V、     24    VDC)。若过允许偏差范围，则进行调整。

l进行双电源手动切换试验。

l将各嵌套扇、信号变换器风扇、硬盘驱动器风扇、柜顶、门风扇等电源接通，检查各风扇，应运行正常。

l检查电源报警电路是否起作用。

3、系统启动、装载

l工程师站起动程序。

l操作站起动程序。

l控制站起动：通电后，调出系统状态画面，确诊状态正常。

l装载操作。

各站装载程序详见说明书。

4、系统诊断及冗余试验

①调出系统诊断画面，对各站、台等进行诊断检查。

②对系统的各种冗余模件，人为地模拟故障(通过切断电源;拔掉电源插头、插卡等方法)，观察备用模件能否在规定的时间内运行，并在操作台上观察切换过程，观察自动切换过程是否正常。

l通讯冗余试验

l双重化控制器冗余试验

l操作站冗余试验

l打印机热备用试验
