华能 2500V 45mA 水内冷发电机绝缘测试仪 可定制 水内冷发电机绝缘电阻测试仪测试设备的泄漏：在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。 水内冷发电机绝缘电阻测试仪数字显示采用3 1/2 LCD数字表LCD计时器显示测试时间，并以0～32分钟周而复始循环显示其分、秒。 水内冷发电机绝缘电阻测试仪主要技术性能准确度：±(5%+5字)测量范围0.1M～200GΩ 水内冷发电机绝缘电阻测试仪显示方式：数字和模拟进度条双显温度测量：-25℃～125℃ 水内冷发电机绝缘电阻测试仪试验电压范围2.5-5KVKV短路电流≧45mA测量时间：1分钟～10分钟（与测量方式有关） 充电电源：180～270VAC ,50Hz/60Hz±1% (市电或发电机供电) 水内冷发电机绝缘电阻测试仪操作部件功能L接线端 :“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。

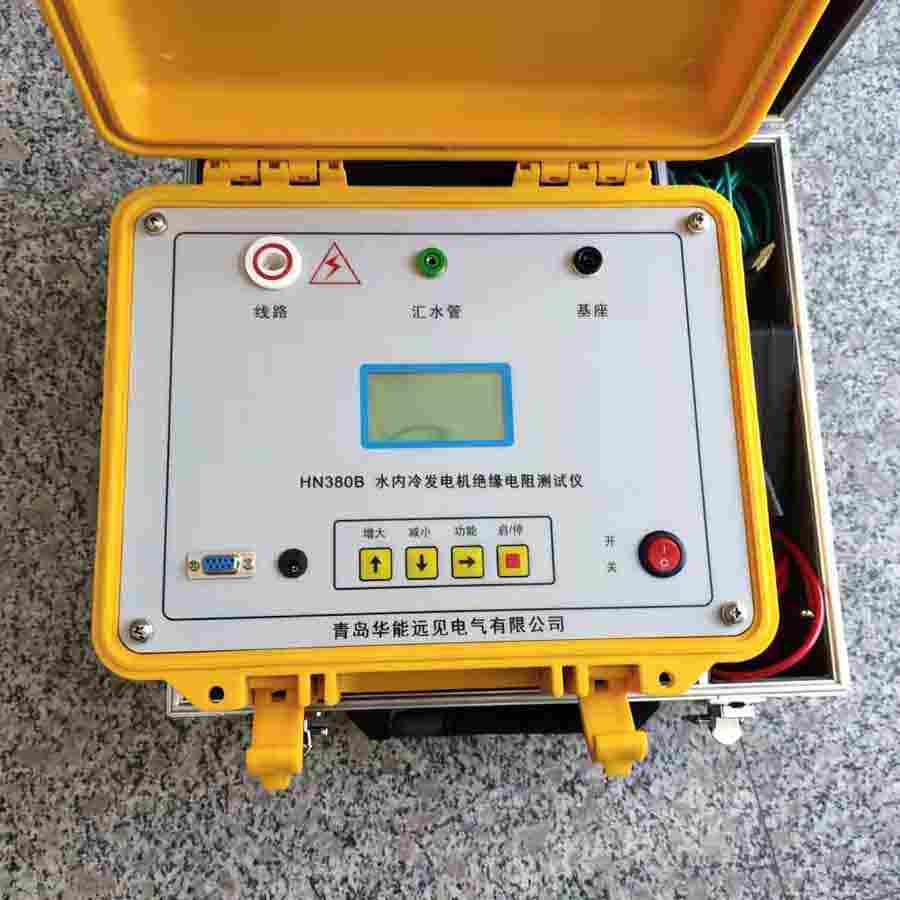

HN380B水内冷发电机绝缘电阻测试仪
HN380B水内冷绝缘电阻测试仪于试验室或现场做绝缘测试试验。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和
一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点
1.采用32位微控制器控制，全中文操作界面，操作方便。
2.输出电流大，(2500V下输出大于25mA),短路电流≧25mA。
3.高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。
4.抗干扰能力强，能满足高压变电站现场操作。
5.测试完毕自动放电，并实时监控放电过程。
6.适于测量水内冷发电机的绝缘电阻、吸收比（R60S/R15S）和极化指数（R10min/R1min）。
7.测试高压为2500V。
8.自动对水极化电势进行补偿调节。机座与汇水管间的电阻小至10kΩ也可保证测量准确度。
9.输出功率大，线路对汇水管间的负载电阻可低至100kΩ(2500V)绝缘电阻测量可低至1MΩ(2500V)。
10.绝缘电阻值用模拟进度条指示，能直观无延时的观察容性试品的测试过程。对数刻度，示值跳动小，读数方便。
11.数字显示采用3 1/2 LCD数字表。
12.LCD计时器显示测试时间，并以0～32分钟周而复始循环显示其分、秒。每隔15秒蜂鸣响一次。
13.可自动测量和记忆R15S、R60S、R10min、吸收比和极化指数，供测试完成时复核、读取。
14.具备自动对水极化电势进行补偿调节功能。
二、主要技术性能
准确度：±(5%+5字) 测量范围：0.1M～200GΩ
显示方式：数字和模拟进度条双显。 温度测量：-25℃～125℃
试验电压范围：2.5KV
短路电流：≧25mA 测量时间：1分钟～10分钟（与测量方式有关）
充电电源：180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)
工作环境：温度-10～40℃，相对湿度20～80％。
三、操作部件功能
1.L接线端 :“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。
2.G接线端 :“G”称为屏蔽端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。
3.E接线端 :“E”称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层。
4、注意事项及其它 请注意安全，L为高压端！E为地端,必须接大地！
四、仪器功能选择
按 (功能选择键)循环选择 绝缘电阻测试,查看存储数据,调整日期时间。
九、影响电阻或电阻率测试的主要因素
a．环境温湿度： 一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，
体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，
一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度
b．测试电压(电场强度): 介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，
电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快
，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。
值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻
率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。
c．测试时间: 用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，
接着是比较长时间缓慢减小的吸收电流，*达到比较平稳的电导电流。
被测电阻值越高，达到平衡的时间则越长。因此，
测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材
料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。
一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。
d．测试设备的泄漏：在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。
为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本消除杂散电流对测试结果的影响；高电压线由于表面电离，
对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少*，杜绝电晕放电；采用聚乙烯、聚四氟乙
烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。
e．外界干扰：高绝缘材料加上直流电压后，通过试样的电流是很微小的，极易受到外界干扰的影响，造成较大的测试误差。热电势、接触电势一般很小，
可以忽略；电解电势主要是潮湿试样与不同金属接触产生的，大约只有20mV，况且在静电测试中均要求相对湿度较低，在干燥环境中测试时，可以消除电解电势。
因此，外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻过1011欧姆时；被测试样、测试电极和
测试系统均应采取严格的屏蔽措施，消除外界干扰带来的影响。
十、仪器的配套性
1 主机 一台
2 高压线 一根
3 接地线 一根
4 充电器 一个
5 产品说明书 一份
6 出厂检测报告 一份
7 合格证 一张
水内冷发电机绝缘电阻测试仪测试高压为2500V/5000V自动对水极化电势进行补偿调节。水内冷发电机绝缘电阻测试仪对相同的测试电压，若测试电极之间的距离不同，对材料电阻
率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。
水内冷发电机绝缘电阻测试仪影响电阻或电阻率测试的主要因素环境温湿度： 一般材料的电阻值随环境温湿度的升高而减小。
