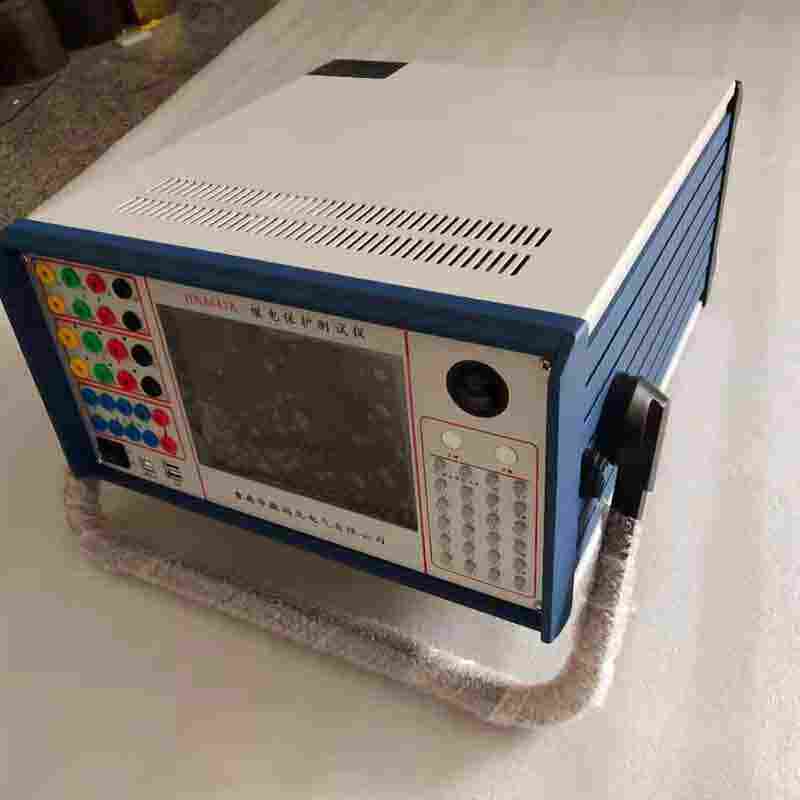

HN899A数模继电保护测试仪 合并单元MU测试系统 操作说明 合并单元精度测试，可同时对所有电压、电流通道进行幅值误差、相位误差、频率误差、复合误差的全面测试，并对测出的结果自动评估给出合格与否的结论； 合并单元*延时（报文响应时间）测试，为了获取更为准确的合并单元*延时参数，我们提供了两种模式的测试原理，确保获取*为准确的测试结果； 对时性能测试，提供时钟测试仪的功能，可对合并单元的对时精度、守时精度进行高*测试,； 合并单元采样值报文、GOOSE报文的规约一致性测试； 合并单元输出采样值报文时间均匀性统计及测试； 合并单元采样值报文、GOOSE报文解析，对合并单元输出的采样值报文、GOOSE报文进行实时解析； 合并单元自检及错误标处理机制测试，通过合并单元输出的采样值品质位、GOOSE中的信号标识位、或GOOSE信息中定义的告警信息等多种途径测试,； 合并单元采样值报文、GOOSE报文电气量参数显示，对采样值报文可绘制成实时波形，用于分析电流、电压的幅值、相位、频率、谐波分量等，对GOOSE报文可将开光量信息的实时状态和上次变位的时间实时显示； 合并单元输出采样值报文、GOOSE报文异常报文分析及统计； 合并单元实际配置与配置文件（SCD、CID）中配置信息的一致性测试； 合并单元母线电压并列、切换功能测试； 合并单元是数字化变电站*基本、*重要、使用*广泛的设备，其是否准确可靠直接关系到电网安全运行。 合并单元测试仪录波回放功能支持模拟信号的Comtrade格式录波回放和数字报文的Pcap格式录波回放。 支持同步法、插值法两种测试模式； 合并单元（MU）测试仪模拟量与数字量可同时输出，也可以单独输出； 合并单元（MU）测试仪整机*电流输出>210A（选配）； 合并单元（MU）测试仪*10 对光纤以太网接口，支持1000M SFP 光模块，支持100M SFP 光模块， 同时还支持 10/100/1000M SFP 电模块，用户可以根据需要自行更换； 合并单元（MU）测试仪4 对 2~20M 光纤串口，可收发 IEC60044-7/8 FT3、国网扩展 FT3,以及主要保护厂家的私有 FT3 帧格式的采样值报文； 合并单元（MU）测试仪内置 GPS/北斗双模对时模块，同时提供 1 对光同步接口，可接收 IRIG-B/PPS 对时，也可对外提供 IRIG-B 码同步时钟源； 合并单元（MU）测试仪内嵌工控机，10.4'大屏幕，多点触控；可外接 PC 操作，操作软件一致； 合并单元（MU）测试仪光纤通讯接口支持单纤连接，支持数据转发、镜像、回环等； 合并单元（MU）测试仪散热结构设计合理，保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能； 合并单元（MU）测试仪智能终端设备：开入回路响应时间、跳合闸回路响应时间等； 合并单元（MU）测试仪合并单元设备：稳态精度、暂态精度、额定延时、对/守时性能、离散度、规约一致性、并/解列逻辑等； 合并单元（MU）测试仪技术指交流电压源 输出范围：9×125V 或 6×125V 或 3×125V分辨率：25μV 合并单元（MU）测试仪*输出功率：60VA/相输出精度：±0.05% 合并单元（MU）测试仪电压采样输入测量范围：0-120Vrms 合并单元（MU）测试仪精度：输出电压为5%-120%的额定电压时，误差为0.05% 合并单元（MU）测试仪输出范围：9×35A 或 6×35A 或 3×35A（可定制 0~40A）（可定制 0~40A）分辨率：5μA *输出功率：450VA/相输出精度：±0.05% 合并单元（MU）测试仪电流采样输入测量范围：0-1.2A（1n=1A）0-6A(1n=5A)0-120A(暂态) 合并单元（MU）测试仪精度：输出电压为5%-120%的额定电压时，误差为0.05% 合并单元（MU）测试仪额定频率：50Hz端口数量：3个数字测量输入 合并单元（MU）测试仪直流电压源输出范围：± 9×175V 或 ±6×175V 或 ±3×175V分辨率：25μV *输出功率：90W/相输出精度：±0.05% 合并单元（MU）测试仪直流电流源输出范围：± 9×20A 或± 6×20A 或± 3×20A分辨率：5μA 合并单元（MU）测试仪光纤串口4 对×（2~20Mbits/s），ST，多模，850nm；支持协议：IEC60044-7/8 FT3； 合并单元（MU）测试仪传输方式：曼码、异步串口； 发送离散度：＜0.1μs 合并单元（MU）测试仪接收时标精度：＜25ns传输网络：单向光纤传输网络，5Mbps/10Mbps自适应 传输端口类型：标准ST接口端口数量：2个传输介质： 62.5/125μm多模光纤，波长850nm 合并单元（MU）测试仪同步接口内置 GPS/北斗双模对时模块，外接 GPS 天线1 对×IRIG-B/PPS 光口，ST，多模，850nm 合并单元（MU）测试仪对时精度：＜1μs电流、电压模拟输出同步性 ＜0.05°（以 50Hz 下相位计） 数字量与模拟输出同步性 ＜0.05°（以 50Hz 下相位计） 通讯控制接口 1 个，RJ-45，100/1000M，用于外联 PC、MMS 合并单元（MU）测试仪对时误差接口传输网络：光纤，接收PPS信号传输端口类型：标准ST接口 合并单元（MU）测试仪适用于传统互感器输入、电子互感器输入、混合输入等各种类型的合并单元的测试，也可用于直流合并单元测试仪，广泛应用于变电站、保护生产厂家、电力科研所/校： 合并单元测试仪产品特点合并单元测试仪是一款专为合并单元测试而开发的测试工具。
HN600型合并单元（MU）测试仪
主要功能
合并单元测试
可以对传统互感器输入、电子互感器输入、混合输入等各种合并单元进行稳态精度及暂态特性测试
保护装置测试
提供电流电压、状态序列、差动、谐波、低周减载、同期、系统振荡、整组、阻抗特性、时间特性、Comtrade 文件回放等测试。
SCD 图形化
完整解析 SCL 文件（SCD、CID、ICD），支持图形化显示 SCD 虚端子连接，并实现对 SV、GOOSE、MMS 信息的自动配置
精度测试
幅值误差、相位误差、复合误差、谐波含量、额定延时、均匀性测试；
暂态测试
可模拟暂态过程输出，测量合并单元装置在非周期分量衰减常数误差、1A/5A 系统暂态性能等。
同步性能测试
可对合并单元装置对时/守时性能、失步再同步性能进行测试；
智能终端（含合智一体装置）测试
可对智能终端开入回路响应时间、跳/合闸回路响应时间进行测试；
规约测试
可检测合并单元报文通讯规约一致性、报文离散度、报文异常等；
并/解列测试
可检测合并单元母线电压切换、并列、解列逻辑正确性；
数字故障测试
可模拟 SV/FT3/GOOSE 丢帧、错序、品质位异常、同步位异常、额定延时异常、均匀性异常、错值、CRC 错误、双 AD 不一致等异常报文帧，测试合并单元对异常帧的处理是否正确。
网络压力测试
通过叠加非业务报文数据，对合并单元施加大流量网络数据，测试合并单元的网络压力承受能力。
PCAP 回放测试
可对导入的 PCAP 文件进行自定义编辑及保存，可产生碎包、巨包，可叠加
CRC 错误，可定量发送帧报文，可循环播放。
光功率测量
所有光纤以太网口支持光功率测量
○选配功能
直流特高压合并单元测试
210A 大电流输出测试（用于 5A 系统暂态性能测试）
技术特点
?适用于传统互感器输入、电子互感器输入、混合输入等各种类型的合并单元的测试；
?既能适用于传统站保护调试，也能适用于智能站保护调试
?* 9 路电流（0~35A，0.05 级）、9 路电压（0~125V，0.05 级）输出，并在内部集成 0.02 级自采校准单元，无需外接标准源，即可完成合并单元检测工作；
?在不变动任何接线的情况下，可一次性完成合并单元输出的所有电压、电流通道的幅值误差、相位误差、频率误差、复合误差的测试，并对测出的结果自动评估给出合格与否的结论。
?支持同步法、插值法两种测试模式；
?模拟量与数字量可同时输出，也可以单独输出；
?整机*电流输出>210A（选配）；
?*10 对光纤以太网接口，支持1000M SFP 光模块，支持100M SFP 光模块， 同时还支持 10/100/1000M SFP 电模块，用户可以根据需要自行更换；
?4 对 2~20M 光纤串口，可收发 IEC60044-7/8 FT3、国网扩展 FT3,以及主要保护厂家的私有 FT3 帧格式的采样值报文；
?内置 GPS/北斗双模对时模块，同时提供 1 对光同步接口，可接收 IRIG-B/PPS
对时，也可对外提供 IRIG-B 码同步时钟源；
?内嵌工控机，10.4'大屏幕，多点触控；
?可外接 PC 操作，操作软件一致；
?光纤通讯接口支持单纤连接，支持数据转发、镜像、回环等；
?散热结构设计合理，保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；
?智能终端设备：开入回路响应时间、跳合闸回路响应时间等；
?合并单元设备：稳态精度、暂态精度、额定延时、对/守时性能、离散度、规约一致性、并/解列逻辑等；
技术指标
交流电压源
输出范围：9×125V 或 6×125V 或 3×125V
分辨率：25μV
*输出功率：60VA/相输出精度：±0.05%
电压采样输入
测量范围：0-120Vrms
精度：输出电压为5%-120%的额定电压时，误差为0.05%
额定频率：50Hz
端口数量：3个
交流电流源
输出范围：9×35A 或 6×35A 或 3×35A（可定制 0~40A）（可定制 0~40A）分辨率：5μA
*输出功率：450VA/相输出精度：±0.05%
电流采样输入
测量范围：0-1.2A（1n=1A）0-6A(1n=5A)0-120A(暂态)
精度：输出电压为5%-120%的额定电压时，误差为0.05%
额定频率：50Hz
端口数量：3个
数字测量输入
直流电压源
输出范围：± 9×175V 或 ±6×175V 或 ±3×175V
分辨率：25μV
*输出功率：90W/相输出精度：±0.05%
直流电流源
输出范围：± 9×20A 或± 6×20A 或± 3×20A
分辨率：5μA
*输出功率：200W/相输出精度：±0.05%
输出频率
输出范围：0~1000Hz（可定制 0~2500Hz） 分辨率：1mHz
精度：±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
输出相位
输出范围：0~359.999° 分辨率：0.001°
输出精度：±0.05°（40~60Hz）
谐波
输出范围：2~20（50，2500Hz 时）次谐波及直流输出精度：±0.1%
大电流输出时间
0~10A，连续输出
10~20A，>60s
20~Imax,>15s
模拟小信号输入
测量范围：±10V(峰值)
带宽：22kHz（-3dB）
采样精度：0.05%（typ）
*无损坏输入电压：±16.5V（峰值）
输入阻抗：1MΩ
端口数量：2个
光纤以太网口
8 对或 10 对×100/1000M，LC，多模，1310nm 或 850nm 支持协议：IEC61850-9-1/2/LE，Goose，MMS,IEEE-1588 发送离散度：＜0.1μs
接收时标精度：＜25ns 1588 对时精度：＜80ns
传输端口类型：标准LC接口（可任意接收9-1/9-2的SMV或GOOSE报文）
端口数量：1个
传输介质：50/125μm或62.5/125μm多模光纤，波长1310nm
光纤串口
4 对×（2~20Mbits/s），ST，多模，850nm；支持协议：IEC60044-7/8 FT3；
传输方式：曼码、异步串口； 发送离散度：＜0.1μs
接收时标精度：＜25ns
传输网络：单向光纤传输网络，5Mbps/10Mbps自适应
传输端口类型：标准ST接口
端口数量：2个
传输介质： 62.5/125μm多模光纤，波长850nm
同步接口
内置 GPS/北斗双模对时模块，外接 GPS 天线
1 对×IRIG-B/PPS 光口，ST，多模，850nm
对时精度：＜1μs
电流、电压模拟输出同步性 ＜0.05°（以 50Hz 下相位计） 数字量与模拟输出同步性 ＜0.05°（以 50Hz 下相位计） 通讯控制接口
1 个，RJ-45，100/1000M，用于外联 PC、MMS
外置 WIFI
对时误差接口
传输网络：光纤，接收PPS信号
传输端口类型：标准ST接口
端口数量：2个
传输介质： 62.5/125μm多模光纤，波长850nm
小信号输出
6×（0~7.07VAC/0~10VDC）
分辨率：25μV
幅值精度：±0.05% 相位精度：±0.05° 频率精度：±0.001Hz
6×（4~20mA DC） 分辨率：1μA
幅值精度：±0.1%
开关量输入
8 路，10-250VDC 或空接点，自动识别，无极性
开关量输出
8 路，4 空接点/4 快速开出交直流开断能力：0.5A，250V 快速开出响应时间：＜10μs
屏幕
10.4’多点触控电容屏分辨率：1024×768
供电电源
AC：220V±15%,50Hz±10Hz
重量
360 ×200 ×415（mm），13.5~15.0Kg
适应范围
适用于传统互感器输入、电子互感器输入、混合输入等各种类型的合并单元的测试，也可用于直流合并单元测试仪，广泛应用于变电站、保护生产厂家、电力科研所/校：
合并单元测试仪*额定延时测试测试合并单元采样值零序号报文发送*时刻相对于标准秒脉冲的延时时间。通过选取低温漂元件、降低功耗温升、温度补偿等多种方法控制温漂，采集幅值精度达到0.05% 、相位精度达到0.01o
合并单元测试仪内部集成高精度信号源本装置内部集成高精度信号源和采集电路。HKG-601DG合并单元测试仪可以对合并单元进行全面系统的检测。
