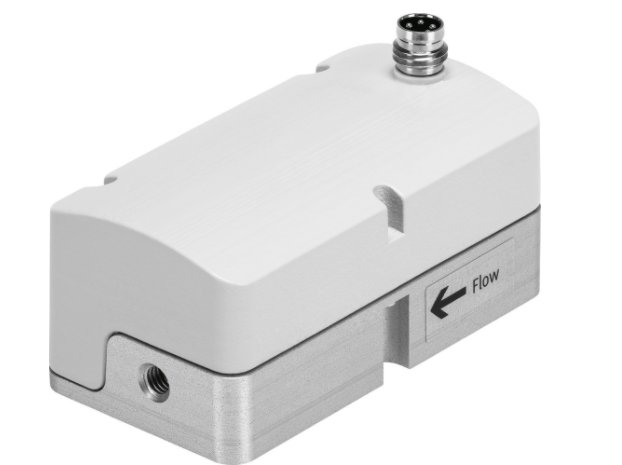

VEMD-L-6-14-20-D21-M5-1-R1-V4费斯托比例流量调节阀
符号
00995693
防护等级
IP40
防护等级说明
IP51 防护等级，水平安装
流量控制范围
0 l/min ... 20 l/min
流量控制范围说明
的流量控制范围仅在室温下适用。在高于室温的温度下，*可调流量可能会有所减少。
流向
中等
压缩空气，符合 ISO 8573-1:2010 [6:4:4]
惰性气体
氧气（仅应要求提供符合 IEC 60601-1 标准的氧气）
氮气
介质说明
不可用润滑介质工作
特征
兼容氧气，符合 DIN EN 1797
环境条件
不适合在富氧环境中使用，符合 IEC 60601-1 标准
持续通电率
*
介质温度
5 °C ... 40 °C
环境温度
0 °C ... 50 °C
储存温度
-20 °C ... 70 °C
标称工作电压 DC
24 V
工作电压范围 DC
22 V ... 26.4 V
*电流消耗
40 mA
*电源功耗
1 W
电气接口
4 针
M8x1
插头
符合 EN 60947-5-2 标准
设定值
0.2 - 10 V
模拟输入的信号范围
0.2 - 10 V
模拟输出的信号范围
0.2 - 10 V
反极性保护
用于工作电压连接
产品重量
92 g
密封件材料
EPDM
NBR
盖子材料
加强型聚酰胺
材料说明
含有油漆润湿缺陷物质
RoHS 合规
尺寸（宽x长x高）
37 x 70 x 31 mm
安装方式
通过螺纹直接安装
安装位置
可选
RCM 商标
CE （见合格声明）
不可逆
工作压力
0 bar ... 2.5 bar
过载压力
6 bar
爆破压力
10 bar
流量精度
± (4% o.m.v. + 1.25% FS)
重复精度，± %FS 表示
1 %FS
迟滞 (± %FS)
2.5 %FS
线性误差 (± %FS)
2 %
温度系数
0.1 %/K
阀功能
二通比例流量调节阀
公称通径
1.4 mm
气接口，气口 1
内螺纹 M5
气接口，气口 2
内螺纹 M5
符合欧盟电磁兼容性指令
紧凑型模块，集成控制电子器件
动态调节，响应时间短
Mass flow controller (MFC)
Operating medium: air, oxygen, inert gases, nitrogen
采用压电技术，功耗极低
静音：适用于移动应用和贴近患者的应用
通过螺纹直接安装
适用于生命科学应用
常选用两头承压面积不等的差径活塞构造。比例阀不工作时，差径活塞2在绷簧3的效果下处于上极限方位。比例阀是阀内份额电磁铁输入电压信号发作相应动作，使工作阀阀芯发作位移，阀口尺寸发作改动并以此完结与输入电压成份额压力、流量输出元件。阀芯位移也可以以机械液压或电方式进行反应。电液份额阀具有方式品种多样、简单构成运用电气及核算机操控各种电液体系、操控精度高、设备运用灵敏以及抗污染能力强等多方面长处，运用领域日益拓展比例阀在往常中咱们都把操控比例阀的统称为压力操控阀。比例阀有时候也简称为压力阀，主要是用来满意对履行组织提出的力或力矩的请求。比例阀里有密闭的腔，在的不相同方位开有通孔，每个孔都通向不相同的油管，腔中心是阀，双面是两块电磁铁，面的磁铁线圈通电阀体就会被吸引到边，经过操控阀体的移动来档住或漏出不相同的排油的孔，而进油孔是常开的，液压油就会进入不相同的排油管，然后经过油的压力来推进油刚的活塞，活塞又股动活塞杆,活塞竿股动机械设
备动。这么经过操控电磁铁的电流就操控了机械运动。
