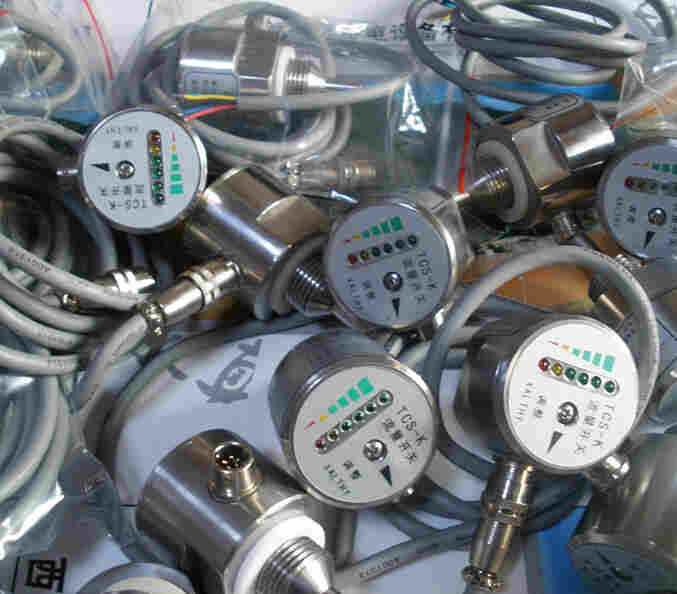

热导式流量开关TCS-K
一、概述
TCS-K/M热导式流量开关是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品。该产品给予热扩散原理，改善了传统机械产品结构复杂、设置值易漂移及小流量状态不稳定的缺陷，可适用多种介质流量监测场合。
二、特点
1. 高度电子产品，应用稳定
2. 6个LED显示报警及流量状态
3.开关设置值现场可调，范围宽，不易漂移
4.同一产品可适用多种通径管道，互换性好
5.低流速、小流量场合控制不失真，动作
6.对被测介质无流向要求，安装使用方便
7.无流体阻碍，无磨损，免维护
8.探头采用特殊抗结垢涂层，抗污能力更强
三、原理
TCS-K/M流量开关是基于热交换原理设计，探头内置发热元件以及热敏元件，流量开关的热量传导与被测流体流速密切相关。当流体介质流过流量开关探头时，热敏元件所测到的热量随介质的流速变化而变化，经惠斯通电桥转化成电信号，内置电路将设定流量与瞬时流量相比较，输出接点信号。热导式流量开关将流量探头和信号处理器一体集成，六个LED指示灯提供了流动状态的趋势显示，开关动作值可以简单的通过前面板上保护螺钉下的电位器进行调节，提供继电器和模拟量输出形式。
四、技术参数
1.工作介质：水：0~5m/s；油0~10m/s；气体0~50m/s；
2.重复性：
±１％设定点量程；
3.响应时间：典型2s，大8s
4.耐压等级：
10MPa
5.介质温度范围：-25℃－80℃
6.工作电压：直流24VDC；交直流220V；
7.电流消耗：≤
65mA
8.连接方式：G1/2’’
M20×１.５（可特殊订货）
9.外壳防护：IP67防护的不锈钢外壳
10.输出形式：SPDT继电器（7A/220VAC）；或连续
模拟量4-20mA
11.LED指示；
12.适用管径：DN15~DN300。
