哈威双级阀的数据
宁波秉圣工业技术有限公司服务：进口备件咨询，所有欧美备件代理采购；液压备件ZY维修，技术调试；提供液压、电子、气动类备件样本采购成本核算，采购计划核定；售后跟踪。
哈威双级阀的数据
NE20-700/50 | HAWE双级阀 | 造船厂 | |
NE20-700/60 | HAWE双级阀 | ||
NE21-700/80 | HAWE双级阀 | 压机 | |
NE20-300/55 | HAWE双级阀 | 造船厂 | |
NE20-700/25 | HAWE双级阀 | 钢厂,铝厂 | |
NE21-700/80 | HAWE双级阀 | 压机 | |
NE70-350/10 | HAWE双级阀 | ||
CNE2C-50 | HAWE双级阀 | 钢厂,铝厂 | |
CNE22C-200 | HAWE双级阀 | ||
CNE2B-60 | HAWE双级阀 | ||
CNE2M-100 | HAWE双级阀 | 钢厂,铝厂 | |
CNE2L-120 | HAWE双级阀 | ||
CNE22B-320 | HAWE双级阀 | 造船厂 | |
CNE22B-280 | HAWE双级阀 | 造船厂 | |
CNE22B-400 | HAWE双级阀 | ||
LV10D-180 | HAWE双级阀 | 压机 | |
ALZ4PC-250 | HAWE双级阀 | 压机 | |
ALZ3G-200 | HAWE双级阀 | ||
ALZ4G-150 | HAWE双级阀 | 钢厂,铝厂 | |
ALZ5G-200 | HAWE双级阀 | ||
ALZ4P-200 | HAWE双级阀 | 造船厂 | |
ALZ5P-180 | HAWE双级阀 | 钢厂,铝厂 | |

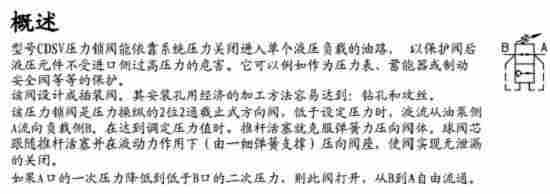

CDSV1A-550 | HAWE双级阀 | ||
DSV2-2BR | HAWE双级阀 | 压机 | |
CDSV1 | HAWE双级阀 | 造船厂 | |
DSV2-1 | HAWE双级阀 | ||
DSV2-2 | HAWE双级阀 | 压机 | |
DSV2-3 | HAWE双级阀 | 压机 | |
DSVP2-1 | HAWE双级阀 | 钢厂,铝厂 |
哈威双级阀的数据
NE型双级阀
工作压力
Pmax高压=700 bar
Pmax低压=80 bar
流量
Qmax高压=25 L/min
Qmax低压=180 L/min
1，概述
双级阀用在由双联泵（高压-低压泵）供油的液压设备里，它将两个泵组成一个共同的压力回路，在达到设定的低压时，将低压级开通到无压循环，保证两个泵不会过调定的高压值和低压值。它用来连接三位三通或三位四通换向滑阀，Z适用于控制液压缸。对于下拉式压机可是靠自重弹簧反拉力的简单的液压油缸，用D7150介绍的CR型控制阀为好。
2，特征参数
订货示例；NE70-350/10
流量阀
SE和SEH型比例调速阀
工作压力Pmax=315bar
流量Qmax=120Ipm
1,概述
SE2和SEH2以及SE3和SEH3型比例调速阀用于对液压执行元件的工作速度进行与压力无关的无级遥控.
它们能使执行元件的实际流量在调节范围内按照需求与一个电信号(控制电流)成比例地变化,涉及的范围从工作速度的手动遥控调节,实现简单的加速和减速,直到自动工作循环中预先选定的速度.
这些阀的控制是通过能够保持电流恒定的比例放大器实现的,
对于Z简单的情况(例如泵的开/停)可通过与比例Z磁串联的电位器实现控制.
这些压力补偿型调速阀的主要功能元件是比例电磁铁,测流孔和流量控制器,由比例电磁铁调节其过流断面的测流孔产生一个流量控制器功能所需要的很小的压力降
它有下列不同基型;
还直动式测流孔的SE型
Z大的优点主要是Z小控制流量Qmin接近于O,但运动质量大限制了它的响应时间.
带先导式测流孔的SHE型
优点是快速动态控制,需要地响应时间短,但由于先导控制回路有外泄油,需要一个Z小流量.
可供两种类型;二通或三通调速阀
单个阀结构有管式连接或板式连接之分
附加功能(三通阀);限压阀用于限制负载压力,任意的卸荷循环等.
附加功能(二通阀);旁通单向阀,由单向阀构成任意流动方向用的桥式回路.
哈威双级阀的数据
TQ型分流阀
工作压力Pmax=350bar
流量QCNmax=200I/min
分流比=1：1
不等分流比以及其他变型，见第5节
1，概述
功能
TQ型分流阀是一种流量自动调节装置，它在很大程度上不受工作油口A与B压力差别的影响，将从C口流入的进油流量QC，分为两股相等的输出分流量QA和QB；或者在相反的方向上，保持分流量QA和QB数值相等地汇合成合流流量QC
结构与工作原理
在钢质壳体内，将两个淬硬精磨的控制阀芯布置成松动地、可轴向灵活移动地相互联系在一起，并依靠弹簧处于中间位置（原始位置）。在位于流量油口与两个分流量油口之间的两个控制阀芯上，分别建立了各自串联的固定节流孔和可变节流孔的节流调节作用。所通过的流量，在串联节流孔处产生压降，这一方面使阀芯进入工作位置，另一方面，当两个分流口的负载压力出现差别而引起压力差时，能连续不断地加以补偿。因此，就在两个分流量油口与流量油口之间，分别建立了相同的压力降，根据流阻流量的物理关系，这就可在两个分流口得到相等的流量，即实现等流量分流。
应用
两个液压执行器运行于下述工况，就应该使用这类分流集流阀门；首行，两个液压执行器相互之间缺乏以机械方式强制偶合；其次，用一个液压泵供油并用共同的换向阀实行开环控制；第三，尽管在同一时刻两个执行器的负载不同，但要求相互之间不受负载影响进行往返运动。这样，在液压执行器型号规格同无疑可以获得同步。然而，这还与分流阀的分流精度，执行器（例如液压马达）内部的泄漏损失， 以及时，设备的体积弹性模量（油的压缩性，软管的膨胀）等相关。分流精度不是一个固定值，而与不同的运行条件相关，因此，分流阀仅在允许有百分之几的分流误差的情况下可使用。
的同步控制要求另外的装置（例如齿轮式呀柱塞式的机械分流器），或者更*次的比例阀或伺服阀，通过连续的行程或转角的检测来达到。工作介质粘度的影响可以忽略不计。
液压缸的同步误差，将在每一个行程的终端加以补偿消除。
哈威双级阀的数据
宁波秉圣TJ供应HAWE、HYDAC、EMG、派克、威格士、穆格、ATOS、施耐德等伺服阀，欢迎您的询价
