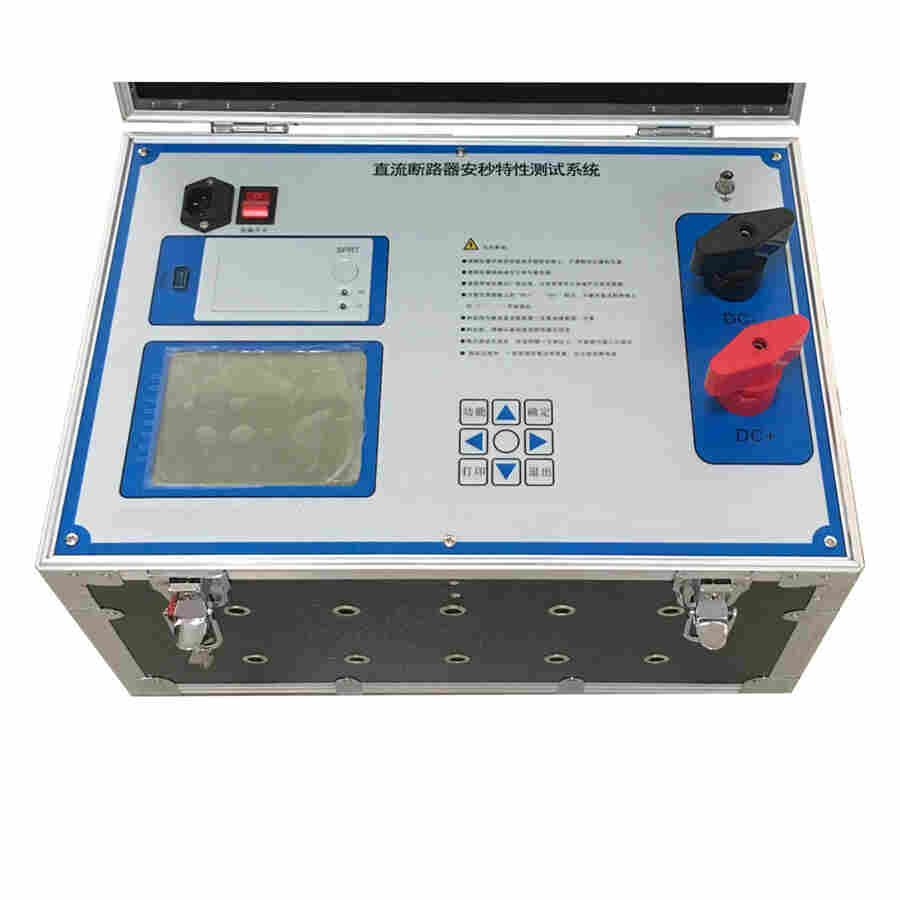

HN500直流断路器安秒特性测试仪
目前，直流保护电器的安秒特性一般在*实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。qdhnyjdq818
根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。
主要技术参数
1. 电源输入：220V±20%，频率 50Hz
2.测试电流范围：5-500A
3.测试电流纹波系数：小于 1%
4.输出电流稳定性：≤±1%
5. 时间记录范围：0.001s-1000s
6. *小时间分辨率：0.001s
7. 外型尺寸：230mm（宽）×450mm（高）×500mm（深）
包括铝合箱、附件 290mm（宽）×530mm（高）×550mm（深） 8. 重量：12.5kg
附件 10kg
9.包装：铝合金仪表箱
10.不需要任何防护措施,可以直接测试
操作说明
1）将测试装置从仪表箱中取出，放置在地面或平稳的台面上。
2）仪表箱放置在测试装置旁边，不要阻挡测试装置的风道，本产品的风道
为仪器的后面与侧面。仪器与空气开关接线如下图所示：
3）打开测试主机侧面板的开关，等待几秒钟，进入欢迎界面，点击显示屏任意位置会出现主界面。
在主界面中显示了三个功能菜单。
1.断路器测试功能
2.记录查询功能
3.参数设置功能
四、触摸屏界面描述
在主界面中放置了“断路器测试”按钮，“记录查询”按钮，“参数设置” 按钮，这三个按钮分别可进入实时数据填写及测试界面、历史数据查询界面、参数设置界面。
在该界面设置一些断路器信息，把相关测试单位、测试者和厂站名称、断路器编号、断路器型号、额定电流、试验电流比等参数输入对应的表格内
设置好断路器信息之后，就可以点击下方断路器测试功能图标菜单，对断路器进行相应的测试功能进行测试。
1.单点测试
2.全点测试
3.回路测试
4.脱扣测试
5.内阻测试
单点测试
点击单点测试按钮，进入单点测试功能界面
点击设置试验电流比（试验电流比*小值为 1.1，建议从 2 开始测试，如果设置太小了测试时间会很长），设置好电流比之后，就可以点击测试图标按钮进行测试。
操作者在闭合被测试断路器后（如未闭合测试断路器会弹出“断路器开关未合上”对话框，至断路器开关合上为止，点击话框中的“关闭”按钮
所示）实时状态窗口的运行提示为“正在测试”，已测试时间一秒一秒地向上递增。经过一段时间后，被测试断路器自动断开。开始时间、电流比、测试时长、电流值、动作状态显示在测试结果区内，在曲线图上会出现其对应的测试点。
测试过程中也可以点击人工终止按钮进行停止该次测试。
测试完一次后，显示屏会显示该次测试的曲线图（*次测试是不会出现曲线图的），如图 6 显示：
该区域显示测试电流和分断时间的曲线关系，曲线纵坐标为时间轴（脱扣时间），采用对数坐标，横坐标为电流倍数 I/In。
点击返回按钮，会显示测试结果信息。
测试结果数值包括：开始时间，电流倍数、测试时长、电流值、动作状态
等。
运行提示：表示当前断路器是否处于测试过程中；
已测试时间：直观提示该断路器测试过程已发生的时间，以秒为单位，时间是从 0 向上递增。
断路器准备时间：代表断路器测试的时间间隔，防止因断路器处于热状态， 从而影响测试结果。该准备时间会以秒递减，当递减为 0 秒时方可测试。否则按测试键开始测试，界面提示“时间未到，请稍候！”
如果想重新开始测试，可以点击清除数据按钮（注意：要是没有保存清除后， 之前测试的数据会被删除）。
测试完所有数据后，记得点击保存数据按钮进行数据保存。
全点测试
在该页面可以设置电流比个数（设置需要测试的次数），起始比值（就是从设置该值开始测试），还有累加步长（在起始比值的基础上加上累加步长作为下一次测试的电流比）。
测试方法和单点测试基本一致，当全部次数测试完成，才能重新修改测试参数，如果中途想修改测试参数，只有测试停止后点击数据清除按钮，进行数据清除才能重新设置参数，也就是前面测试的数据会丢失。
