德国TURCK的隔离开关放大器常用规格
IMX12-DI01-2S-2T-0/24VDC
技术参数表
隔离开关放大器
2通道
订货号： 7580020
2 晶体管输出 (≤ 10kHz)
切换：2 通道或信号倍增
输出模式可调（常开/常闭模式）
输入回路的断路/短路监控（开/关可选）
完全电流隔离
反极性保护输入
可插拔螺钉式端
重量 157 g
信号类型 开关量输入
设备类别 隔离开关放大器
防爆型号 是
ATEX防爆型
功能安全（SIL/PL） SIL2
标称电压 24 VDC
通道数 2
Digital output Transistor output
电气连接 可拆卸的螺丝弹簧夹端子，2针
防护等级 IP20
产品系列 IM(X)12
型号
IMX1 2-D101 -25- 2T-0/24VDC
IMX1 2-D101 -25- 2T-PR/24VDC
IMX1 2-D101 -25- 2T-0/24VDC/CC
7580009
IMX1 2-DI03-15-2R-SPR/24VDC
7580010
IMX1 2-DI03-15-2R- S/24VDC/CC
7580011
IMX1 2-DI03-15-2R-SPR/24VDC/CC
758001 2
IMX1 2-DI03-15-2T-5/24VDC
7580013
IMX1 2-DI03-15-2T-SPR/24VDC
7580014
IMX1 2-DI03-15-2T-5/24VDC/CC
7580015
IMX1 2-DI03-15-2T-SPR/24VDC/CC
7580016
IMX1 2-D101 -25- 2R-0/24VDC
IMX1 2-D101 -25- 2R-PR/24VDC
IMX1 2-D101 -25- 2R-0/24VDC/CC
IMX1 2-D101 -25- 2R-PR/24VDC/CC
IMX1 2-D101 -25- 2T-PR/24VDC/CC
turck图尔克的放大器中文测量
如果设备在低需求模式下运行，则必须定期进行功能测试
必须根据 T1 进行（请参阅第 28 页上的“9 附录：功能测试”）。
确保连接和电缆始终处于正确位置
条件是。
如果端子出现故障或故障，必须立即更换设备
设备有可见缺陷。
如果需要清洁，请勿使用液体或静电
清洁用品。每次清洁后进行功能测试（见“9 附录：
功能测试”，第 28 页）。
每次安装和参数化后都必须执行功能测试（参见“9 附录：功能测试”，第 28 页），以检查所需的功能。
运行期间不得更改 DIP 开关。该设备必须反对
无意的操作/更改被阻止。
6.4 退役
松开设备上的端子连接。

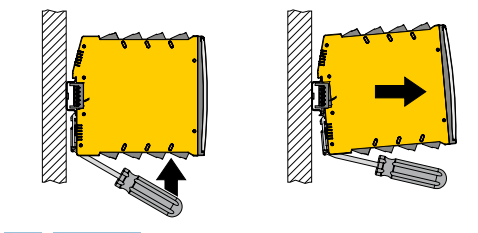

如图所示，将设备从其固定装置中取出：
图 4：移除设备
正确处理设备。
