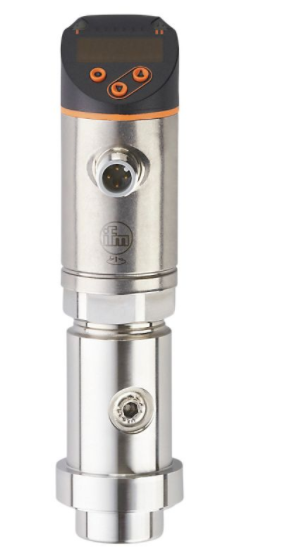

IFM带显示屏的压力传感器PY900应用性能
可编程的开关输出，配有 IO-Link 和可调整的模拟输出
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行*的排列
适用于拌匀均化过程
产品特征
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
测量范围
0...250 bar
0...3625 psi
0...25 MPa
系统接口 均质机连接
应用
特殊的性能 镀金触点
测量元件 隔膜密封
应用 可齐平安装，适用于食品饮料行业
介质 液体和气体介质
介质温度 [°C] 5...90; (< 1 h: 145)
爆破压力*小值
1000 bar
14500 psi
100 MPa
抗压强度
500 bar
7250 psi
50 Mpa
耐真空 [mbar] -1000
压力 相对压力
电气数据
工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] < 35
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 0.3
Watchdog集成看门狗电路 有
的输入/输出
输入和输出数 数字输出数量: 2; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP/NPN
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] < 500
模拟输出数量 1
模拟电流输出 [mA] 4...20; (可调整量程 1:5)
负载*值 [Ω] 500
模拟电压输出 [V] 0...10; (可调整量程 1:5)
负载电阻*小值 [Ω] 2000
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围
0...250 bar
0...3625 psi
0...25 MPa
开关点, SP
1.5...250 bar
25...3625 psi
0.15...25 MPa
复原点, rP
0.5...249 bar
10...3610 psi
0.05...24.9 MPa
测量值起点
0...200 bar
0...2900 psi
0...20 MPa
测量值终点
50...250 bar
725...3625 psi
5...25 MPa
设定步距
0.5 bar
5 psi
0.05 MPa
精度/偏差
开关点精度 [测量范围值的%] < ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 1; (线性，包括滞后及重复精度; 符合DIN EN IEC 62828-1的限值设置)
滞后偏差 [测量范围值的%] < ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,05; (Turn down 1:1; 每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] 0,2; (5...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] 0,2; (5...80 °C)
反应时间
反应时间 [ms] < 1.5
可编程的延迟时间dS, dr [s] 0...50
用于开关量输出的阻尼dAP [s] 0...4
用于模拟量输出的阻尼 (dAA) [s] 0...4
模拟输出响应时间*值 [ms] 3
