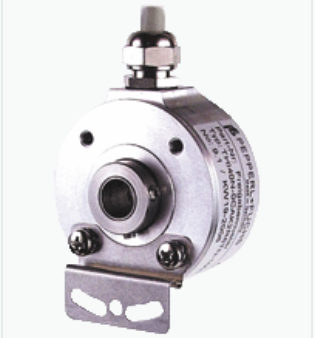

THI40P-1CAK2R6TN-01024增量旋转编码器
TVI40是倍加福*的经济型，切向出线，外壳直径为40MM，
可应用于工厂内的小空间安装，该旋转编码器的技术适用于新的编码器市场。
创新的Opto-ASIC快速采样技术是本编码器的重要基础，旋转编码器每转的*脉冲为1024，该系列带金属码盘的编码器可以用
于高负载，高分辨率，理想连接对温度不敏感。
该编码器是切线方向出线，这种方式可以很方便地实现径向和轴向方式出线。
紧凑设计
1024 ppr
4.75 V ...30 V，具有带短路保护的推挽输出
防护等级 IP65
检测类型 光电采样
脉冲计数 1024
电气技术规格
工作电压 4,75 ... 30 V DC
空载电流 * 55 mA
输出
输出类型 推挽式，增量式
电压降 ≤ 2,5 V
负载电流 *值/通道 30 mA ，短路保护
输出频率 * 100 kHz
上升时间 980 ns
断电延时 980 ns
连接
电缆 ∅5 mm，8 x 0.08 mm2，2 m
符合标准
防护等级 DIN EN 60529，IP65
气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 EN 61000-6-4:2007/A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
和证书
UL cULus ，一般用途，2 类电源
*许可环境温度 max. 60 °C (max. 140 °F)
环境条件
工作温度 -10 ... 60 °C (14 ... 140 °F)
存储温度 -25 ... 85 °C (-13 ... 185 °F)
机械规格
材料
外壳 铝
法兰 铝
轴 不锈钢
质量 大约 160 g
旋转速度 * 6000 min -1
惯性力矩 ≤ 5 gcm2
起始扭矩 ≤ 1 Ncm
