力士乐先导式减压阀工作频率DR20-5-5X/100Y
使用介绍
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。
DR 型压力阀是先导式减压阀，由次级回路控制。
这种减压阀主要由带主阀的主阀和带调整类型的先导阀组成。

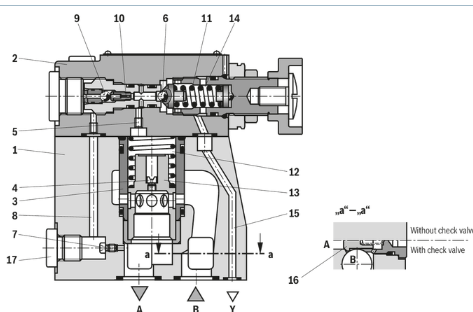

阀门在静止位置时处于打开状态。液压油顺畅地由通道 B 经主阀芯流向通道 A。通道 A 内产生的压力作用于主阀芯底部。同时，通过主阀芯 (3) 弹力侧的喷嘴和先导阀中滚珠处的通道 产生压力。压力同样也会通过喷嘴 (7)、控制油路 (8)、单向阀 (9) 和喷嘴作用于滚珠 (6)。视弹簧 的设置而定，在滚珠前、在通道和弹簧腔中产生的压力将调节活塞保持在打开位置。通道 B 中的液压油可以顺畅地经主阀芯 (3) 流向通道 A，直到通道 A 中产生的压力过弹簧的设定值并将滚珠打开。调节活塞沿着关闭方向移动。
当通道 A 内的压力和弹簧的设定压力处于平衡状态时，即达到所需的降低压力。
弹簧腔 中的先导油始终在外部通过控制油路回流至容器中。
先导式减压阀的远程控制口有个重要功能，即通过油管接到另一个远程调压阀(远程调压阀的结构和减压阀的先导控制部分一样)，调节远程调压阀的弹簧力，即可调节减压阀主阀芯上端的液压力，从而对减压阀的出口压力实行远程调压，但远程调压阀所能调节的*压力不得过减压阀本身导阀的调整压力。
为了能够顺利从通道 A 流回通道 B，可以选择安装一个单向阀。
通过压力计接口可以控制通道 A 中降低的压力。
