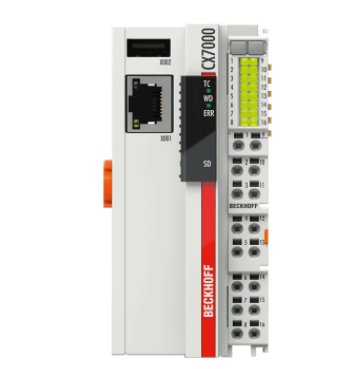

BECKHOFF嵌入式控制器CX7000结构明细
CX7000 直接集成了多功能 I/O 通道，*物所值:
- 8 个数字量输入，24 V DC，3 ms 滤波，type 3
- 4 个数字量输出，24 V DC，0.5 A，单线制
用户可以使用 TwinCAT 3 将这些集成的多功能 I/O 配置成其它操作模式，从而能够使用高速计算或处理模拟量值选项:
- 计数器模式:1 x 100 kHz 数字量计数器输入，1 x 数字量输入用作加/减计数器，2 x 数字量计数器输出
- 增量编码器模式:2 x 100 kHz 编码器信号数字量输入，2 x 数字量编码器输出
- 模拟量信号模式:2 x 数字量输入被配置为 0…10 V 模拟量输入，12 位
- PWM 信号模式:2 x 数字量输出被配置为 PWM 信号
闪存 512 MB microSD（可选 1 GB、2 GB、4 GB 或 8 GB）
主存储器 32 MB SDR（内部，不可扩展）
输入数量 8 个多功能输入 (24 V DC)
输出数量 4 个多功能输出（24 V DC，0.5 A，1 线技术）
持久记忆 4 kB NOVRAM 集成
接口 1 个 RJ45 10/100 Mbit/s，1 个 USB
总线接口 –
数据传输率 –
诊断 LED 1 x TC 状态、1 x WD、1 x 错误、1 x 闪存访问
钟 用于时间和日期的内部电容缓冲实时时钟（存储容量 > 21 天）
操作系统 TC/RTOS
控制软件 TwinCAT 3 运行时 (XAR)
输入输出连接 E-bus或K-bus，自动识别
电源供应 24 伏 (-15% / + 20%)
电流供应 E-bus/K-bus 1.5A
*限度。能量消耗 < 2.0 W（使用 E-bus/K-bus 时* 12 W）
尺寸（宽 x 高 x 深） 49 毫米 x 100 毫米 x 73 毫米
重量 142 克
工作/储存温度 -25…+60 °C/-40…+85 °C
相对湿度 95 %，无冷凝
抗振/抗冲击 符合 EN 60068-2-6 / EN 60068-2-27
EMC 抗扰度/辐射 符合 EN 61000-6-2 / EN 61000-6-4
