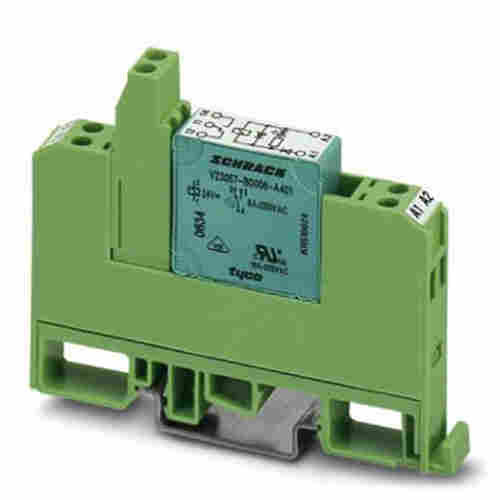

单个继电器REL-MR- 24AC/21-21/MS品质
尺寸
宽度12.7 mm
高度29 mm
深度25 mm
返回顶部
环境条件
环境温度（运行）-40 °C ... 70 °C
环境温度（存放/运输）-40 °C ... 85 °C
返回顶部
线圈侧
额定输入电压 UN24 V AC
干线频率50/60 Hz
UN下的典型输入电流32 mA
典型响应时间3 ms ... 12 ms (取决于相位)
典型释放时间范围2 ms ... 8 ms (取决于相位)
额定条件下的功耗0.77 W
返回顶部
触点侧
触点类型2个转换触点
开关触点类型单触点
触点材料AgNi
*切换电压250 V AC/DC
*小切换电压12 V (10 mA时)
*小切换电流10 mA (12 V时)
*启动电流16 A (20 ms)
限制连续电流8 A
*额定功率值（电阻负载）2000 VA (可用于250VAC)
开关容量1 A (24 V、DC13时)
1.5 A (24 V、AC15时)
1.5 A (120 V、AC15时)
1.5 A (240 V、AC15时)
符合UL 508的电机负载1/4 HP，120 V AC （常开触点）
1/2 HP，240 V AC （常开触点）
1/4 HP，120 V AC （常闭触点）
1/3 HP，240 V AC （常闭触点）
返回顶部
概述
测试电压5 kV AC (50 Hz，1分钟，线圈/触点)
2.5 kV AC (50 Hz，1分钟，触点/触点)
机械寿命5x106 开关次数
使用寿命，电气方面参见曲线图
返回顶部
连接数据
连接方式焊接
返回顶部
标准和规范
标准/规程EN 61810-1
VDE 0435-201
EN 50178
单个继电器REL-MR- 24AC/21-21/MS品质
