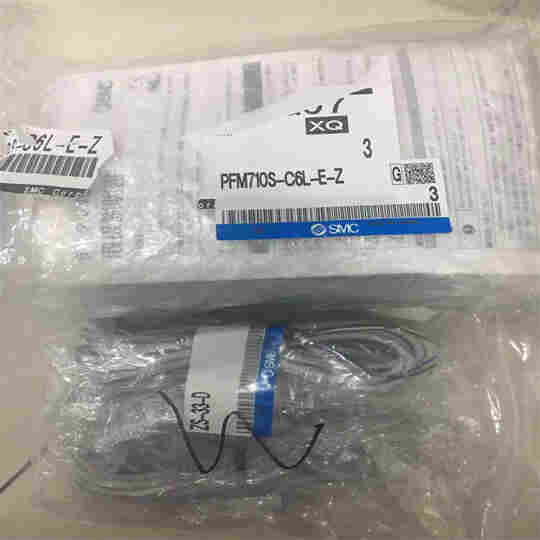

PFM750-01-B SMC显示一体型流量开关
PFM510-C6-1
PFM510-C6-1-N-T
PFM511-02-1
PFM525-01-1
PFM710-01-G
PFM710-C4-A-A
PFM710-01-A
PFM71 0-01-A-M
PFM710-01-C
PFM710-01-D
PFM710-01-D-M
PFM710-01-F
SMC的2色显示数字式压力开关操作方法
1.设置控制压力的方法
(1)短按(ON/OFF)运行键,关闭运行指示灯，励控制系统关闭。
(2)设置控制上限/下限
短按SET键1次,进入下限设置状态(对应下限指示灯亮)，通过(▲)(▼ )设置数值,设置下限完成后，短按SET键进
入上限设置,设置方法同.上。
(3)设置完成后,按SET键将设定值自动存入电脑芯片(参数修改后，5秒钟内无按键操作会自动保存当前参
数设置)。
(4)再次按(ON/OFF)运行键(对应运行指示灯亮)，电机开始_工作。
PFM7 系列 2色显示式 数字式流量开关 显示一体型
日本SMC数字式流量开关使用要求A
干燥空气、 N2、Ar、CO2
无润滑脂
与流量调节阀一体化
小型、轻量、节省空间
字段描述
额定流量范围(流量范围) 50 1～50(25)L/min
流量调节阀 - 无
接管口径 01 Rc1/8
配管引出方向 - 直通
输出规格 B PNP2输出
单位规格 - 带单位切换功能
使用说明书 - 附使用说明书(日英双语)
校正证明书 - 无校正证明书
可选项1 - 带插头的导线(2m)
可选项2 - 无
订制规格 - 标准
描述
类型 显示一体型
适用流体 干燥空气 / N2 / Ar
设定流量范围:瞬时流量 0～52.5
*小单位设定:瞬时流量 0.1
传感器响应时间 0.05 / 0.5 / 1 / 2
模拟输出响应时间 1.5
订制规格 标准 / X693-IN侧:直通/OUT侧:背面 / X694-IN侧:背面/OUT侧:直通
模拟输出精度 ±3%
重复精度 ±1%
电源电压 DC24V±10%
消耗电流 55mA以下
额定压力范围 -0.07～0.75
使用压力范围 -0.1～0.75
耐压试验压力 1.0
迟滞模式 可变
上下限比较模式 可变
显示形式 LED
显示色 红 / 绿
显示位数:主画面 3位7段
使用流体温度 0～50℃
使用温度范围(动作) 0～50℃
使用温度范围(贮存) -10～60℃
使用湿度范围(动作) 35-85%
使用湿度范围(保存) 35-85%
CE / RoHS / CSA / UL
保护构造 IP40
SMC压力开关
通常接地到控制箱中的一个GND螺柱。
SMC压力开关电线从控制箱中的L1和L 2螺柱连接到压励开关上的端子(通常为2和3)。1和4的端 子连接到保险丝盒或其他电源。
SMC压力开关通常也接地到保险丝盒接地排。
SMC压力开关操作该开关是被动的,不需要所有者手动操作。水压可以做到这一切。当压力下降时，常开触点闭合,完成电路
并启动泵。达到设定压力后，触点再次打开，关闭泵。水管中的一些开关与隔膜压在活塞和装置内部的弹簧一起工作。弹簧压力
由调节螺钉设定。隔膜上的足够压力使开关“关闭”。
PFM750-01-B SMC显示一体型流量开关
