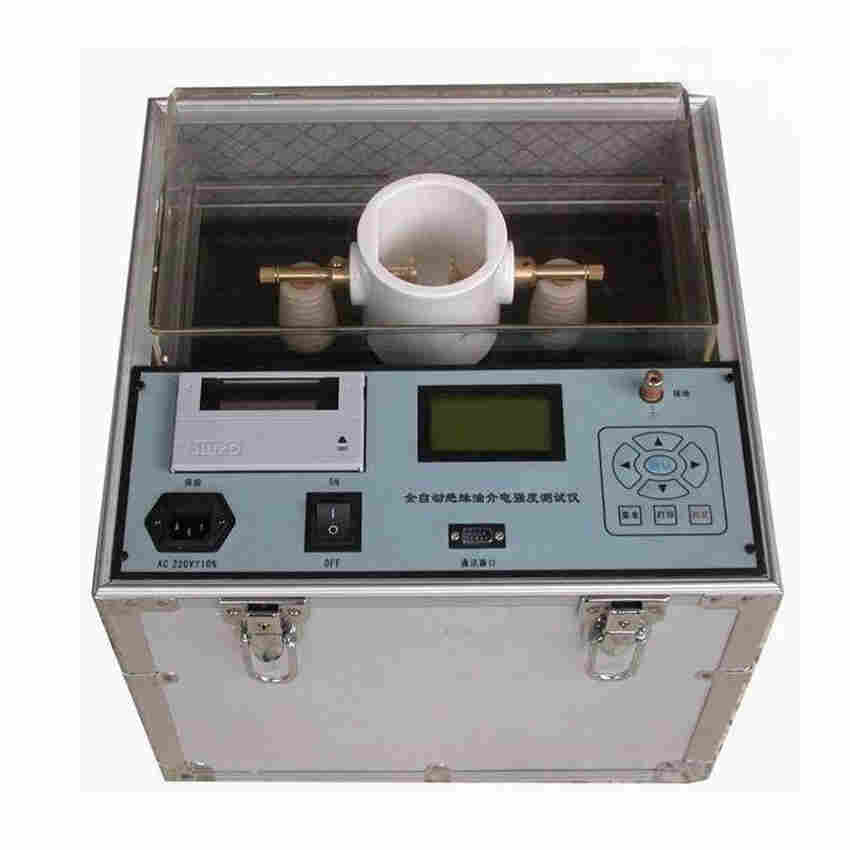

HN3006绝缘油介电强度测试仪/油耐压测试仪
在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。为适应市场需要，我公司依据*标准GB/T507-2002、行标DL429.9-91以及的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。
二、主要功能及特点
1、本仪器采用微处理器，六杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～100kV范围内进行油循环耐压试验。
2、大屏幕液晶显示，汉字菜单提示。
3、本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1-6个油样的耐压试验。每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各油样各次击穿电压值和平均值。
4、掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。
5、采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。
6、具有过压、过流、限位等保护，以保障操作人员的安全。
7、具有温度测量显示功能以及系统时钟显示。
8、标准RS232接口，可与计算机通信。
三、主要技术指标
1、输出电压：0～100kV（可选）
2、电压畸变率：＜3%
3、升压速度：0.5～5kV/S（可调）
4、静放时间：15分（可调）
5、升压间隔：5分（可调）
6、升压次数：1～6次
7、升压器容量：1.5kVA
8、测量精度：±3%
9、电源电压：AC220V±10% 50Hz±1 Hz
10、功率：200W
11、适用温度：0℃～45℃
12、适用湿度：＜75%RH
13、外形尺寸：760×670×780
四、面板说明
① 热敏打印机--打印测试结果
② 触摸液晶显示器--可实现菜单显示和人机交互工作
③ 杯位指示灯—灯亮表示该号杯为当前测试杯位
④ 电源开关与指示
五、操作方法
1、测试前准备
① 本仪器在使用前应首先将接地端子（设备的右侧面）与地线联接牢固，要特别注意不能虚接。
② 按标准提取油样，用标准规调整好油杯内电极距离，按有关要求清洗油杯，然后将油样倒入油杯，关闭箱盖。
③ 上述各项确认无误后，接入AC220V电源，准备进行试验。
2、测试开始
① 按下电源开关，进入如下界面：
② 参数设置：
按“参数设置”键，进入如下界面：
升压设置：用户可根据实际需要自行选择。
停升电压：10～80KV
静放时间：0～15分
升压间隔：0～5分
搅拌时间：0、10、20、、120秒、连续
升压次数：1～6次
升压速度：0.5kV/S～5.0kV/S
杯位设置：根据用户测试的油样放置的油杯位为准。
⑴：是 否 ⑵：是 否 ⑶：是 否
⑷：是 否 ⑸：是 否 ⑹：是 否
打印设置：用户自行选择。
自动打印：是 否
时钟设置：用户需要校时时可自行更改。（点击时间会弹出触摸设置框，进行修改，修改完成后点击对勾即可修改*）。
2015/03/15 10:53:55
设置完毕，按“返回”键退出此界面。
③ 开始试验：
主界面按“开始试验”键，进入如下界面：
测试从1号杯开始，1号杯位灯亮，界面显示“正在升压”、“搅拌、降压以及延时······”，按顺序做完6个杯位，再重新从1号杯开始测试，直到完成用户设置的升压次数，蜂鸣器发出响声，按“返回”键返回初始界面。
④ 数据浏览打印：
主界面按“数据浏览”键，，进入如下界面：
选择“上翻”或“下翻”，选择需要打印的记录，选择“打印”既可，按“删除”键即可删除当条数据。
六、注意事项
1、试验前油样的选择，安放及电极间的距离应符合国标及行标。
2、电源接通后，严禁操作人员或其它人员触及外壳，以免发生危险。
3、本仪器在使用过程中如发现异常，应立即切断电源。
4、新油杯或新清洗的油杯应先击穿24次才可进行试验，油杯在不进行试验时应用干净的油侵泡。
七、维护与保养
1、避免将本仪器暴露于潮湿的环境中。
2、油杯和电极需保持清洁，在停用期间，应盛以新变压器油保护。再次使用前，检查电极间距离有无变化，电极头与电极杆丝扣是否松动，如有松动应及时旋紧。
3、本仪器油杯箱内高压电磁开关是充油绝缘型的，应定期通过透明的开关壳体观察油面，如油面距顶部间距离过10mm应旋开丝堵补充符合GB2536的25号变压器油。
