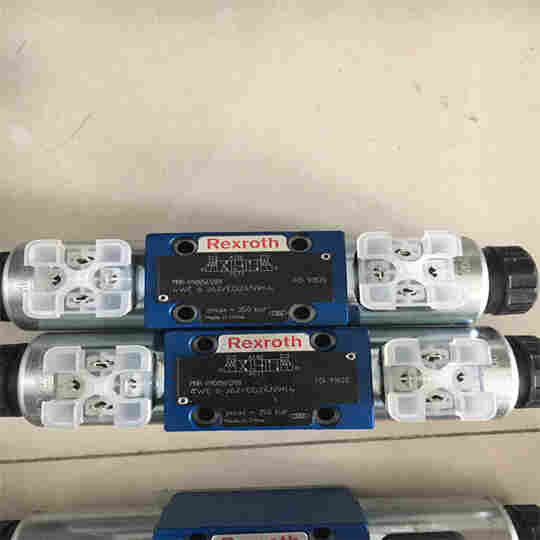

4WE6D62 EG24N9K4电磁换向阀的接线方式
力士乐REXROTH的电磁换向阀型号
4WE10E33/CG24N9K4
4WE10G33/CG24N9K4
4WE10J33/CG24N9K4
4WE10M33/CG24N9K4
4WE10Q33/CG24N9K4
4WE10T33/EG24N9K4
4WE10A33/CG24N9K4
4WE10C33/CG24N9K4
4WE10Y33/CG24N9K4
4WE10J33/CG24N9K4
4WE10E33/CG24N9K4
4WE10G33/CG24N9K4
4WE10H33/CG24N9K4
4WE10D33/CG24N9K4
力士乐rexroth电磁阀选用特征
REXROTH电磁阀几通:若按阀的切换通口(包括输入口、输出口、排气口)的数目来分类，有两通阀、三通阀、四通阀、五通阀等。几位:阀芯的工作位置简称“位"，阀芯有几个工作(切换)位置就成为几位阀。阀芯具有三个工作位置的阀成为三位阀。当阀芯处于中间位置时，各通口呈关闭状态则称中间封闭式，各输出口全与排气口接通则为中间泄压式，若输出口都与输入口接通则称为中间加压式
力士乐Rexroth电磁阀真假辨认
1、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水。
详解举例:4WE6D6X/EG24N9K4
4→4通(也有3通)4个方向油口
6→通经为6
D→机能符号(也有C、D、E、EA、EB等)
6X→60至69系列 安装和油口尺寸不变
斜杠(/)后面:无符号→弹簧复位
O→无弹簧复位
OF→无弹簧复位带定位作用
E→高功率电磁铁带可拆卸线圈的湿式电磁铁
G→直流电压(W代表交流如W230代表交流230V电压 50/60Hz,G205代表直流电压205V等其它电压和频率)
4WE型REXROTH换向阀是有两个线圈的。我们暂且称之为A和B线圈。AB都不通电的时候阀芯是一个位置，A通电时阀芯会动作，这是第二个位置，A断电，B通电的时候阀芯的位置是第三个位置。所以一共三个位置。请注意三位五通电磁阀有三种，指AB都不通电的时候阀芯的状态不同分为中封，中开和中闭。4WE型REXROTH换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
REXROTH力士乐电磁阀的选择：
电磁阀产品选择思索要素首先是对电磁阀的输出请求。
电磁阀通电时就会发热，负载周期或者总线大通电时间,以及电磁阀的功率和散热就决议了电磁阀的温升。
流速是指流体流过阀门的速度，是阀门主要性能指标。
压力(差)是阀门关闭时要克制的力气，同样也是阀门的主要指标。
密封性相对的是阀门的走漏指标，能够用单位时间内阀门的走漏量为单位，或者，有些状况下更适用于气体，用一个一定容积的密封容器内气体在一定时间内的压力降来表示。
电磁阀测的流体类型主要为气体和液体及其温度，粘度，浓度，腐蚀性等等。
4WE6Y6X/EG24N9K4电磁换向阀利用了阀芯与液体相对位置的变化，通过改变阀门端口之间的连接关系，打开和关闭液体通道，控制液体流动换向，控制执行机构的启动停止和运动换向的阀门。
电磁阀门只能在一定流量和压力范围内正常工作。这个工作范围的限制称为整改限制。
使用寿命：电磁阀的使用寿命主要依赖于电磁铁。湿电磁铁的寿命比干电磁铁长，DC电磁铁的寿命比AC电磁铁长。
内部泄漏：在不同的工作位置和规定的工作压力下，高压室到低压室的泄漏是内部泄漏。内部泄漏太多会降低系统效率，导致过热，还会影响执行器的正常运行。
4WE6D62 EG24N9K4电磁换向阀的接线方式
