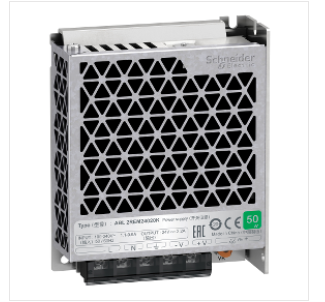

施耐德开关电源有货ABL2REM24020K
产品简介
单相电源 - 100...240V 输入 - 24V DC 输出 - 50W - 2.2A
施耐德的电源使用方式
1、正常运行方式
不断电系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，而后对电池充电，以备电力中断时使用;这里跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，不断电系统均会动作，提供设备稳定且干净的电力。
当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入，再经过逆变器的转换提供电力给负载使用;由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不受任何影响。
主要信息
产品系列
Easy Modicon ABL2
产品类型
电源
电源类型
调节开关模式
额定功率[W]
53 W
输入电压
交流单相
输出电压
24 V DC
电源输出电流
2.2 A
操作位置
任何位置
抗振动
4 gn (f= 10…500 Hz) 符合EN/IEC 61131-2
测试名
Electromagnetic hypersensitivity (EHS) 符合EN 61000-6-2 A 级
补充信息
输入电压限制
85...264 V
网络频率
47...63 Hz
*涌流
45 A 在…上100...240 V 交流
功率因数校正
0.45
功率
87 %
功耗W
7.9 W
电流消耗
0.6 A 在…上240 V
输入保护类型
集成熔丝（不可换）
输出电压限制
20.4...27.6 V
线路与负载调节
+/- 1 %
保持时间
>= 12 ms 在…上115 V
输出保护类型
防过载, optical power : 1.1...1.5 x In
防短路, optical power : 1.1...1.5 x In
防过压, optical power : 28.8...33.6 V
接线能力
适用接地连接: 螺钉类型终端, 连接能力: 1 x 4 mm² AWG 12
标识
CE
电磁兼容性
免于电磁干扰符合EN 55022 B 级
安装方式
导轨，带附件
带有附件的面板安装
工作海拔
5000 m
输出耦合
系列
过电压类别
II
平均故障时间
600000 小时在…上25 °C
LED状态
输出电压: LED (绿色)
宽度
99 mm
高度
82 mm
深度
30 mm
产品净重
0.25 kg
环境
产品
EAC
IC
RoHS
KC
RCM
IP 保护等级
IP20 符合IEC 62368-1
环境温度
-30…70 °C (with power derating of 2.5 % per °C)
贮存环境温度
-40…85 °C
相对湿度
10…95 %
过电压种类
Class I 符合IEC 62368-1
污染等级
2
绝缘性能
2000 V 输入和接地之间
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
261 g
包装1高度
3.8 cm
包装1宽度
8.8 cm
包装1长度
10.5 cm
包装2的单位类别
S03
包装2的数量
63
包装2重量
16.863 kg
包装2高度
30 cm
包装2宽度
30 cm
包装2长度
40 cm
包装3的单位类别
P06
包装3的数量
504
包装3重量
142.904 kg
包装3高度
75 cm
包装3宽度
80 cm
包装3长度
60 cm
