TeSys Deca系列热继电器, 整定电流: 17...25 A, 脱扣能级: 10A, Ever
主要信息
产品系列
TeSys
TeSys Deca
产品名称
TeSys LRD
TeSys Deca
产品类型
E型3极热过载继电器
产品短名
LRD
继电器应用
电动机保护
产品适用范围
LC1D40A...D65A
继电器设定范围
17…25 A
补充信息
控制类型
红色 （按压式）按钮: 停止 （使N/C触点动作，不影响N/O触点）
兰色 （按压式）按钮: 复位
电流设定范围
0.95 A 在…上 380 V AC-15 适用 信号回路
0.06 A 在…上 440 V DC-15 适用 信号回路
热脱拖扣等级
等级 10A 符合 IEC 60947-4-1
脱扣阈值
1.14 ± 0.06 In 符合 IEC 60947-4-1
缺相敏感性
两相 1.3 Ir, 另一相为0 符合 IEC 60947-4-1
额定冲击耐受电压 [Uimp]
6 kV 符合 IEC 60801-5
约定发热电流 [Ith]
5 A 适用 信号回路
安装方式
底板安装
DIN 导轨安装 接线端子模块
在接触器下 接线端子模块
接线能力
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 带篐线端子
控制回路: 弹簧端子 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子
电源回路: 螺栓紧固 1 1…35 mm² 电缆选型: 软线 不带篐线端子
电源回路: 螺栓紧固 1 1…35 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
控制回路: 弹簧端子 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子
电源回路: 螺栓紧固 1 1…35 mm² 电缆选型: 硬线 不带篐线端子
紧固扭矩
控制回路: 1.7 N.m 通过 螺栓紧固
电源回路: 5 N.m 通过 EverLink BTR 接线端子 电缆 1…25 mm²
电源回路: 8 N.m 通过 EverLink BTR 接线端子 电缆 35 mm²
宽度
55 mm
深度
116 mm
产品净重
0.375 kg
IP 保护等级
IP20 符合 IEC 60529
防护措施
TH 符合 IEC 60068
环境温度
-20…60 °C 不降容 符合 IEC 60947-4-1
-40…70 °C 有降容
贮存环境温度
-60…70 °C
耐火及耐异常高温能力
850 °C 符合 IEC 60695-2-1
阻燃
V1 符合 UL 94
抗冲击、震动性能
抗震性能: 4 gn, 符合 IEC 60068-2-6
抗冲击性能: 15 gn, , 11 ms 符合 IEC 60068-2-7
直流控制电路特性

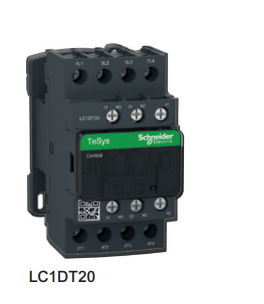

接触器型号 LC1
D09…D38
DT20…DT40
额定控制电路电压 (Uc) c V 12…440
额定绝缘电压 符合 IEC 947-1 标准 V 690
控制电压限额 运行 标准线圈 0.7…1.25 Uc
60 ℃
宽范围
电压线圈
–
释放 0.1…0.25 Uc
60 ℃
20 ℃，及 Uc 下
平均功耗
c 起动 W 5.4
吸持 W 5.4
Uc 下平均动作时间 (1) 闭合
打开
“C” ms 55
“O” ms 20
注：灭弧时间取决于触头分断电路的时间。在通常三相使用情况下，灭弧时间 <10 ms。负载
与电源隔离的时间等于触头打开时间与灭弧时间的和。
时间常数 (L/R) ms 28
Uc 下的机械寿命 百万次运行次数 30
*操作频率
环境温度 ≤60℃
每小时操作次数 3600
低功耗控制电路特性 (2)
额定绝缘电压 符合 IEC 947-1 标准 V 690
*允许电压 直流控制电路，c 250
d.c.20℃，Uc 下平均功耗 宽电压范围线圈
(0.7…1.25 Uc)
起动 W 2.4
吸持 W 2.4
20℃，Uc 下动作时间 (1) 闭合 “C” ms 70
打开 “O” ms 25
控制电压限额 (θ ≤ 60℃) 运行 0.7 至 1.25 Uc
释放 0.1…0.3 Uc
时间常数 (L/R) ms 40
机械寿命 百万次运行次数 30
*操作频率 环境温度 ≤60℃ 操作次
数 / 小时
3600
绝缘性能
6 kV 在…上 50 Hz 符合 IEC 60255-5
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
389.5 g
包装1高度
64.6 mm
包装1宽度
108.37 mm
包装1长度
137.72 mm
包装2的单位类别
CAR
包装2的数量
13
包装2重量
5.5 kg
包装2高度
14.5 cm
包装2宽度
30.4 cm
包装2长度
40 cm
包装3的单位类别
PAL
包装3的数量
208
包装3重量
93.536 kg
包装3高度
75 cm
包装3宽度
60 cm
包装3长度
80 cm
可持续性
产品类型
Green Premium 产品
REACh法规
REACh 声明
REACh（不含 SVHC）
是
欧盟ROHS指令
符合
欧盟ROHS声明
无有毒重金属
是
无汞
是
RoHS 豁免信息
是
ROHS 管理办法
ROHS 声明
符合 ROHS（ ROHS 管控范畴之外的产品）
环境披露
产品环境文件
该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
