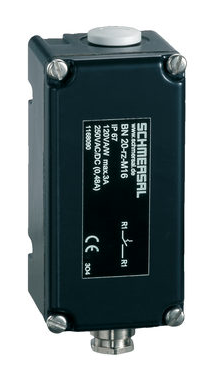

施迈赛schmersal的雌黄开关工作特点
产品型号
BN 12-01Z/V
BN 12-10Z
BN 12-10Z/V
BN 12-10Z/V
BN 12-RZ/V
BN 120-01Z/V
BN 120-10Z
BN 120-10Z/V
BN 120-RZ
BN 120-RZ/V
BN 120L-01Z/V 2,0M
BN 120L-10Z/V 2,0M
BN 120L-RZ/V 2,0M
BN 20-01Z-M16
BN 20-02Z
BN 20-10Z-M16
BN 20-11rz-M16
BN 20-11Z-M16
BN 20-2RZ-M16
BN 20-2RZ-ST-2628
BN 20-RZ-M16
项目编号 151168090
BN 31-RZ
项目编号 101057175
BN 31-RZ 4,0M
项目编号 101057185
使用描述
1 干簧管
非接触工作原理
长寿命
104 mm x 52 mm x 47 mm
铝外壳
根据操动磁铁和型号，操动距离*到 50 mm
螺丝连接
高抗振性
可提供从前面或侧面操动
体数据
标准
EN 60947-5-1
作用原理
磁驱动
外壳结构类型
长方形
外壳材料
铝
活动区域
金属薄膜
毛重
290 g
体数据 - 产品特性
锁
是mm
2 x BP 12S = 5 ... 20 mm
BP 21 N = 10 ... 35 mm
BP 21 S = 10 ... 35 mm
2 BP 21N = 15 ... 50 mm
2 x BP 21S = 15 ... 50 mm
BE 20N = 10 mm
BE 20S = 10 mm
Note (Switch distance Sn)
驱动距离高达50 mm，取决于型号和驱动磁铁
终端连接器
螺丝端子 M20 x 1.5
机械参数 - 尺寸
传感器长度
47 mm
传感器宽度
104 mm
传感器高度
52 mm
环境条件
防护等级
IP67
环境温度，*小
-25 °C
环境温度，*
+90 °C
抗振性能
50 g，正弦振动
电气参数
电压类型
AC（交流）
开关电压，*
250 VAC
开关电流，*
3 A
开关容量，*
120 W
开关容量，*
120 VA
开关元件
双稳态触点
回弹时间，*小
0.3 ms
回弹时间，*
0.6 ms
开关频率
1,080,000 /h
电气参数 - 数字输出
版本
干簧管
发货范围
包含在发货中
BP 15 N
2 x BP 15/2 N
2x BP 15/2 S
BP 34 N
BP 20 N
BP 31 N
BP 11 N
2x BP 11 N
BP 12 N
2x BP 12 N
x BP 12 S
BP 21 N
2x BP 21 N
BE 20 N
注（通用）
开启和关闭功能由操动方向，操动磁铁和操动磁铁的极性决定。
当开关和操动件组合在一起时，颜色必须符合：红色（S）对应红色（S），绿色（N）对应绿色（N）。
