500立方柴油自吸水泵按作用原理分为以下几类： 1.气液混合式（包括内混式和外混式）； 2.水环轮式； 3.射流式（包括液体射流和气体射流）。气液混合式自吸泵的工作过程：由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸。当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮内的液体。射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。
产品型号 | TO500PM |
大泽勭力 | |
流量 | 500立方/H |
吸成 | 6m |
扬程 | 11m |
进水口径 | 250mm |
出水口径 | 200mm |
碟阀 | 带碟阀 |
底阀 | 底阀 |
发动机型号 | TO4100DZ |
燃油类型 | 柴油 |
功率 | 41KW |
转速 | 1500r/min |
气缸数 | 四缸 |
进气方式 | 涡轮增压 |
冷却方式 | 闭式水冷 |
油耗 | 206g/kw.h |
效率 | 80% |
启动方式 | 电启动 |
移动拖车 | 配带 |
防雨罩 | 配带 |
参考尺寸 | 参考重量 |
重量； | 1100kg |
尺寸 | 2600*1550*1750 |
500立方柴油自吸水泵技术要求：
1、无需抽真空和采用其它方式附助抽水，把抽水管伸入所需抽水地方后，可达到快速直接启动泵抽排水。
2、采用集装式机械密封，机械密封采用独立润滑和冷却腔，冷却腔采用油润滑，冷却腔保持2bar压力；
3、轴偏不得大于0.003毫米；
4、转子泵的粗轴采用无台阶设计，直径不得小于85毫米，减少轴的偏移，延长；
5、泵确保转子在二端刚性支撑下，长久运行，并且二端的支撑都装配机械密封，保证轴承不接触输送物料。确保轴不偏移，降低转子及相关部件磨损量。
6、泵送能力：普通的塑料袋、纺织袋、泥浆、毛发等杂物能顺利通过抽排，不会堵塞泵体；
7、管件：进口金属骨架橡胶管，出口软管，并配快速接头；（长度根据用户要求）

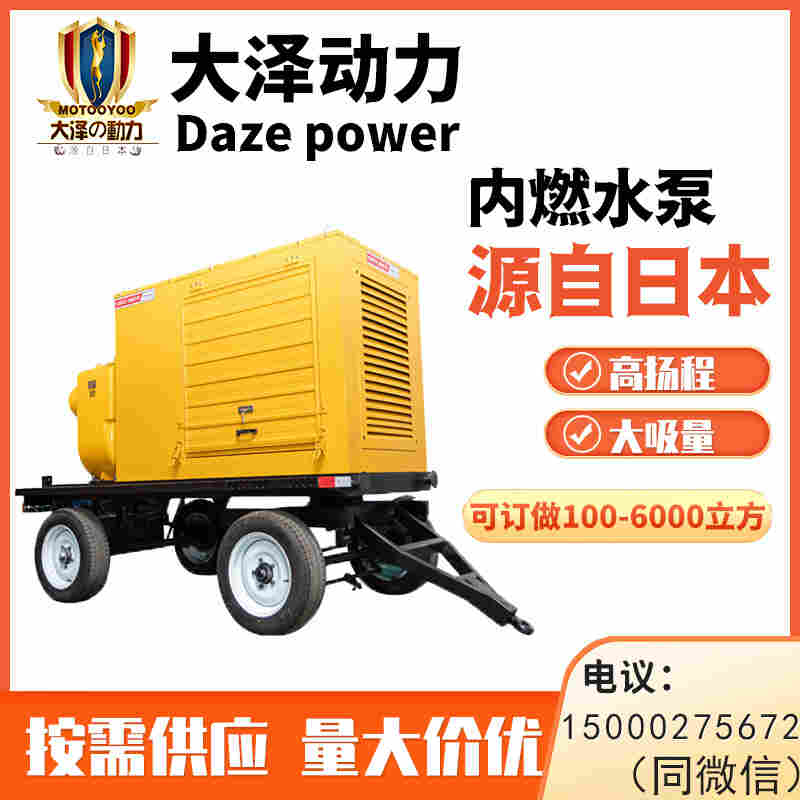

8、泵车：采用4轮式或2轮式合金钢底盘车架，硬质钢板隔音罩，并配有拖车架；
9、控制系统：采用集成面板集中操控。
