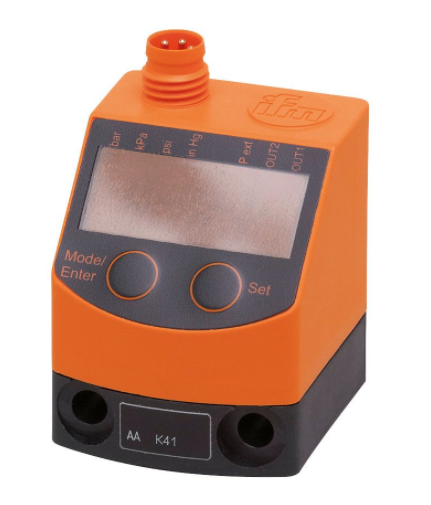

用于气动装置的IFM易福门压力传感器PQ3834
气动和压缩空气系统中系统压力的可靠监控
耐极高过压和真空
清晰可见的倾斜 LED 显示屏
红/绿显示，用于明确标识可接受的范围
带有可编程的开关输出和模拟输出
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
测量范围
-1...10 bar
-15...145 psi
-30...296 inHg
-100...1000 kPa
系统接口 螺纹连接 G 1/8 内螺纹 内螺纹:M5
应用
特殊的性能 镀金触点
应用 用于工业应用
由条件地适用于 根据需求其他的介质
介质温度 [°C] 0...60
爆破压力*小值
30 bar
435 psi
886 inHg
3000 kPa
注意爆破压力*小值
第二次压力连接的过压*值: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa
抗压强度
20 bar
290 psi
591 inHg
2000 kPa
耐真空 [mbar] -1000
压力 相对压力; 压差; 真空
电气数据
工作电压 [V] 18...32 DC; (按照SELV/PELV)
电流损耗 [mA] < 50
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
过压保护 有; (< 40 V)
开机延迟时间 [s] 0.5
Watchdog集成看门狗电路 有
的输入/输出
输入和输出数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link; (可配置)
电气设计 PNP
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] < 100
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载*值 [Ω] 500
短路保护 有
短路保护类型 脉冲
