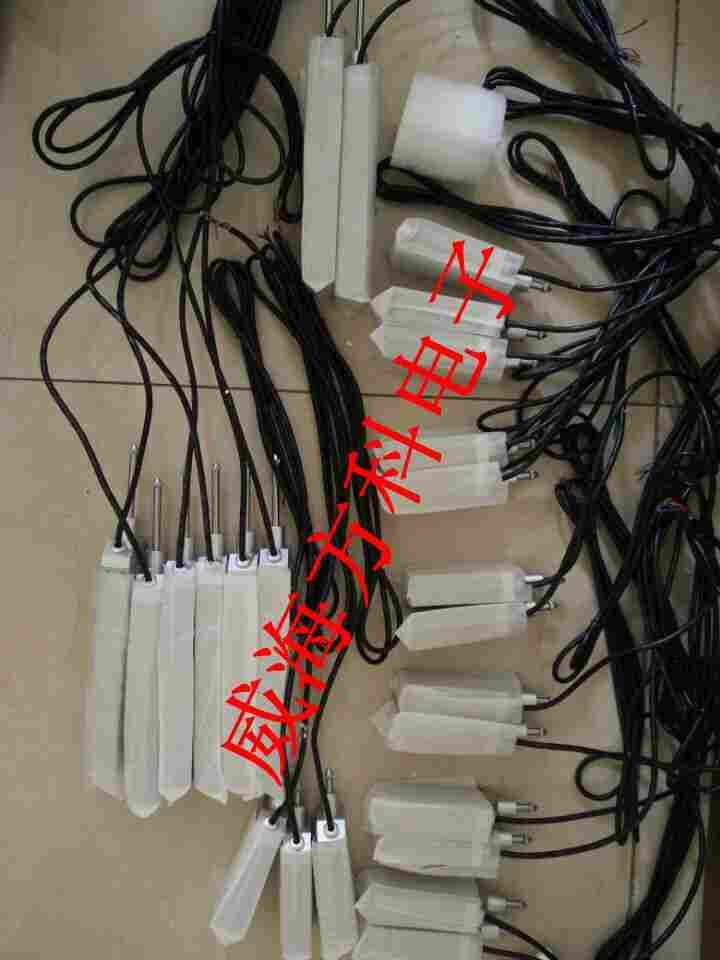

精致版复位光栅测位移
光栅位移传感器采用光栅测量的一种高精密装置。采用10线/mm，50线/mm，100线/mm作为主光栅。输出信号为相位差90度的正弦波，TTL方波或差分方形波。高品质的光栅刻线保证光学信号稳定和精度，*的机械结构设计保证光栅经久耐用；高质量的电子倍频实现了高分辨率，保证了整个测量实现精密位移变化，精密的电子信号处理电路保证了整个光栅输出信号的稳定和系统精度。
精致版复位光栅测位移
光栅测微传感器型光栅测微传感器采用50线/mm或100线/mm的光栅， 输出两路相位差90°的正弦波信号或正交方波信号，供电电压为+5V/+12V/+24V。 本传感器的特点是测量范围大、精度高、使用方便， 可配接光栅数显表或EXE光栅插补器配合光栅计数卡或光栅数据转接器使用。
技术指标：
测量范围：0-5mm、0-30mm、0-50mm
大移动速度：300mm/S
测量力：<2.5N
工作温度：10°C-40°C
存储温度：0°C-55°C
标准配置电缆长度：2米
两路正弦波信号A、B参数如下：
中心电平：6V（+12V供电）/ 2.5V（+5V供电）
幅值：6V（+12V供电）/ 2.6V（+5V供电）
相差：90°±10%
两路正交方波输出：
精致版复位光栅测位移
使用安装
光栅测微传感器主要用于高精度测量。使用时除保证环境条件外，正确的安装与使用不仅保证测量精度，还能延长使用寿命。光栅测微传感器正确安装位置是测杆朝下或水平放置。安装固定方式有两种：①以螺钉固定，固定孔中心距为22±0.2mm。②以①15轴夹紧。安装固定后，测杆中心线垂直于被测工件。
使用时，测头接触基面，数显表清零，轻轻提起测杆，当测头接触被测工件表面时，数显表显示值就是测量值。切忌快推或快速释放测杆，以免损坏光栅或因撞击影响传感器精度。
