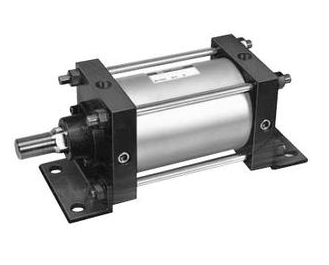

低摩擦无给油型的SMC气缸CS1BQ160-350
方形缸盖、拉杆型的大缸径气缸
带磁性开关 (CDS1系列: CDS1, CDS1W, CDS1□Q)
※ Φ125, Φ140 ,Φ160有气液型
字段描述 字段取值 取值描述
内置磁环 - 无内置磁环
安装方式 B 基本型
缸径 160 缸径 160mm
通口螺纹的种类 - Rc
气缸行程 350 气缸行程 350mm
气缸追记号 - 无缓冲
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 3/4
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M30X1.5
*低使用压力 0.005
*使用压力 0.7
保证耐压力 1.05
环境温度 0℃～70℃
给油 不给油式
使用活塞速度 50～500
杆侧缸盖材质 轧辊钢
无杆侧缸盖材质 轧辊钢
缸筒材质 碳钢
活塞杆材质 碳钢
活塞材质 铝合金
