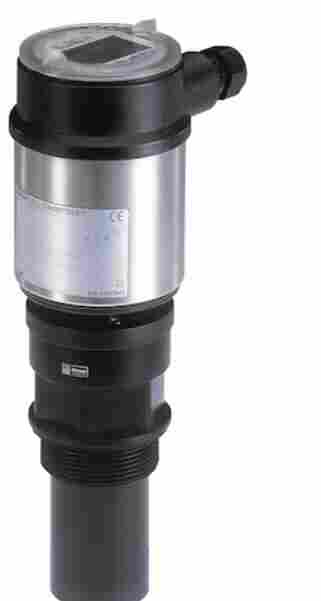

8177型burkert宝德超声波液位变送器558224描述
非接液部件
外壳 PBT，不锈钢 316L (1.4404)
盖板PC透明
外壳和盖子之间的密封 EPDM
电缆接头 PA
盲塞 PA
接地端子 不锈钢 316Ti/316L (1.4571/1.4435)
抗振性 4 g 和 5…100 Hz 的机械振动（根据德国劳氏船级社指南、GL 指令 2 进行测试）
电气数据
工作电压（Un
) • 不带显示/配置模块：
– 14…35 伏直流
– 14…30 V DC（Ex ia 仪器）
• 带有显示/配置模块：
– 20…35 伏直流
– 20…30 V DC（Ex ia 仪器）
电源（未提供） 符合 UL/EN 60950-1 标准的有限电源或有限能量电路
根据 UL/EN 61010-1 §9.4
输出信号 4…20 mA/HART
信号分辨率 1.6 µA
负载电阻（Un
- Umin.)/0.022 A
故障信号 电流输出：毫安值不变，20.5 mA、22 mA 或 <3.6 mA（可调）
*限度。输出电流 22 mA
残余纹波（DC 时） • <100 Hz：Uss <1 V
• 100 Hz…10 kHz：Uss <10 mV
接液部件
过程连接 PVDF
传感器 PVDF
过程密封 EPDM
重量 1.8…4 kg（取决于过程连接和外壳）
测量范围 • 0.4…8 m（用于液体）
• 0.4…3.5 m（用于固体）
光束角1.) 11°
阻尼（输入值的 63%） 0…999 s，可调
调整时间2.) >3 s（取决于参数调整）
产品配件
性能数据
阻挡距离 0.4 m
测量偏差±4 mm（测量距离>0.2 m）
测量范围分辨率 Max. 1 毫米
测量频率 55 kHz
测量循环时间 >2 s（取决于参数调整）
温度系数0.06%/10K（零信号平均温度系数-温度误差）
