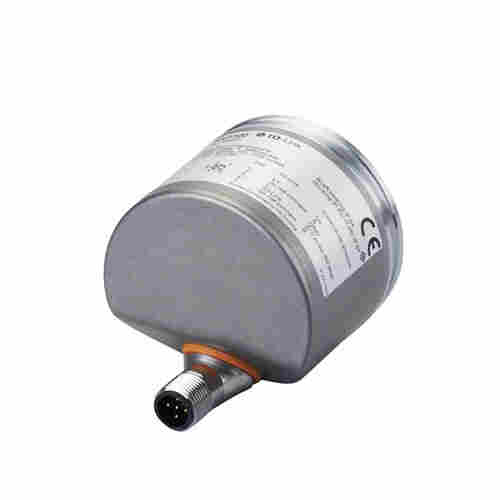

带空心轴及显示器ROP522增量式编码器
产品特征
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口 IO-Link
轴监控器 单面开通的空心轴
轴直径 [mm] 15
应用
功能原理 增量式
检测系统 磁性
应用 编码器; 速度监控器; 计数器
电气数据
工作电压 [V] 4.75...30 DC
电流损耗 [mA] < 350
防护等级 III
反相保护 有
旋转电气*值 [U/min] 12000
输出
电气设计 HTL/TTL
开关频率 [kHz] 1000
出厂设定 输出功能: HTL (50 mA)
短路保护 有
相位偏差A和B [°] 90
测量/设定范围
分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
速度监控器
开关点, SP -9994...9999 U/min -166.6...166.7 Hz
复原点, rP -9999...9994 U/min -166.7...166.6 Hz
计数器
预设点 1...9999
精度/偏差
度 [°] 0.1
软件/编程
参数设定 编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SIO模式 有
处理周期*小值 [ms] 2.3
